Настройка взаимодействия Termidesk c платформой VMmanager

Аннотация

В инструкции приведена краткая последовательность действий по настройке взаимодействия Termidesk с платформой VMmanager.

Настройка платформы VMmanager

Настройка VMmanager для работы с VxLAN

Для работы VxLAN на узле VMmanager нужно:

  • добавить интернет-репозиторий ISPsystem в файл /etc/apt/sources.list.d/ispsystem.list через командный интерпретатор sh:

    • для ОС Astra Linux Special Edition 1.7:

      sudo sh -c 'echo "deb http://download.ispsystem.com/repo/astra vm-frozen-1.7.5 main" > /etc/apt/sources.list.d/ispsystem.list'

    • для ОС Astra Linux Special Edition 1.8:

      sudo sh -c 'echo "deb http://download.ispsystem.com/repo/astra vm-frozen-1.8.1 main" > /etc/apt/sources.list.d/ispsystem.list'

      Где:

      -c - ключ для чтения команд из вводимой строки (стандартный ввод);

      echo - команда вывода текста, совместно с символом «>» используется для перенаправления строки deb http://download.ispsystem.com/repo/astra vm-frozen-1.8.1 main в файл /etc/apt/sources.list.d/ispsystem.list;

      deb http://download.ispsystem.com/repo/astra vm-frozen-1.8.1 main - добавляемый репозиторий.

  • получить ключ репозитория ISPsystem ispsystem и добавить его в ОС:

wget -O - \http://download.ispsystem.com/repo/ispsystem.gpg | sudo gpg --dearmour -o /etc/apt/trusted.gpg.d/ispsystem.gpg

  • обновить данные пакетного менеджера:

sudo apt update

  • установить пакеты frr и frr-pythontools:

sudo apt install -y frr frr-pythontools

  • выполнить перезапуск узла.

Добавление VxLAN

Для добавления VxLAN в веб-интерфейсе управления VMmanager нужно:

  • перейти «Сети - Виртуальные сети - Все сети / Мои сети» и нажать экранную кнопку [Добавить виртуальную сеть];

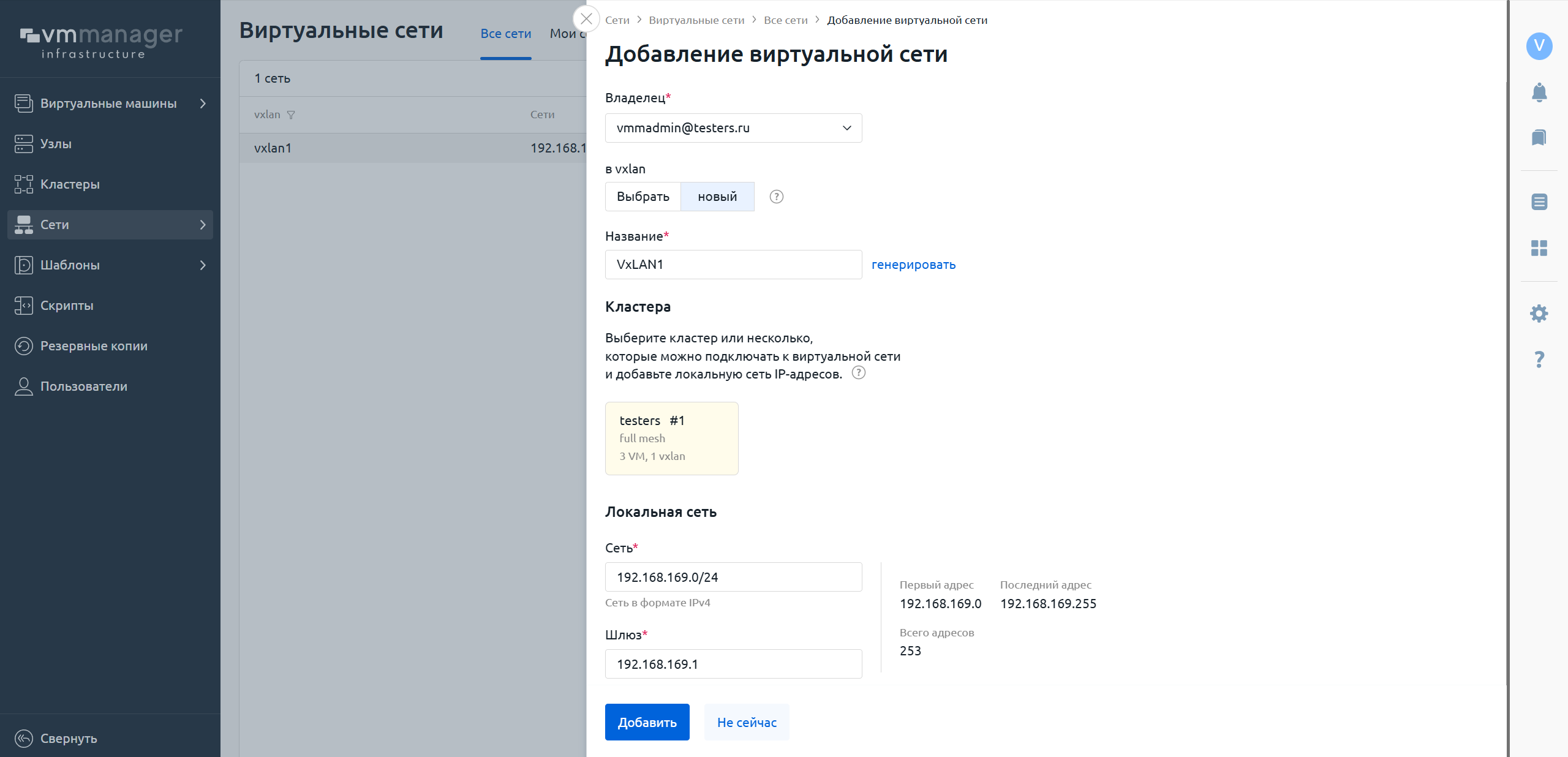

  • в открывшемся окне нужно заполнить параметры для добавления виртуальной сети и нажать экранную [Добавить] (см. рисунок Добавление виртуальной сети);

Рисунок 1. Добавление виртуальной сети

В примере были заданы параметры:

  • «Владелец»: «vmmadmin@testers.ru» — выбор учетной записи, которой будет назначена виртуальная сеть;

  • «в vxlan»: «1» — создание новой виртуальной сети или выбор существующей;

  • «Название»: «VxLAN1» — наименование виртуальной сети;

  • «Кластера»: «testers #1» — список кластеров, которым будет назначена новая или существующая виртуальная сеть;

  • «Локальная сеть» — раздел предоставляет доступ к настройке параметров:

    • «Сеть»: «192.168.169.0/24» — IP-адрес виртуальной сети в формате CIDR;

    • «Шлюз»: «192.168.169.1» — IP-адрес шлюза.

Подробная информация о добавлении и настройке VxLAN содержится в подразделе «Виртуальные сети (VxLAN)» официальной документации ISPsystem.

Настройка автоматической балансировки ВМ по узлам VMmanager

Для настройки автоматической балансировки ВМ по узлам VMmanager нужно:

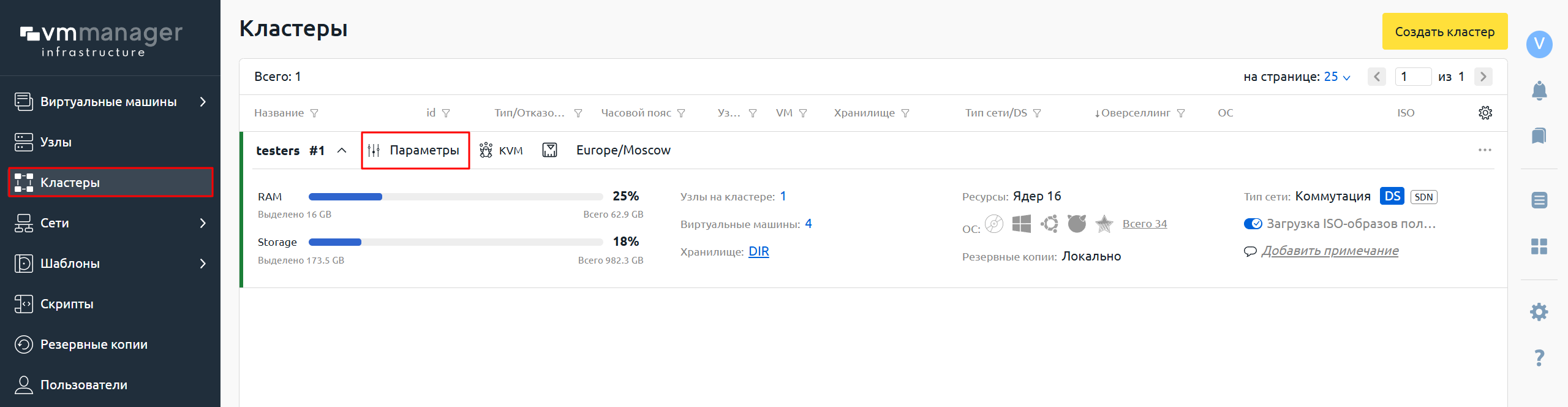

Рисунок 2. Переход к настройкам кластера

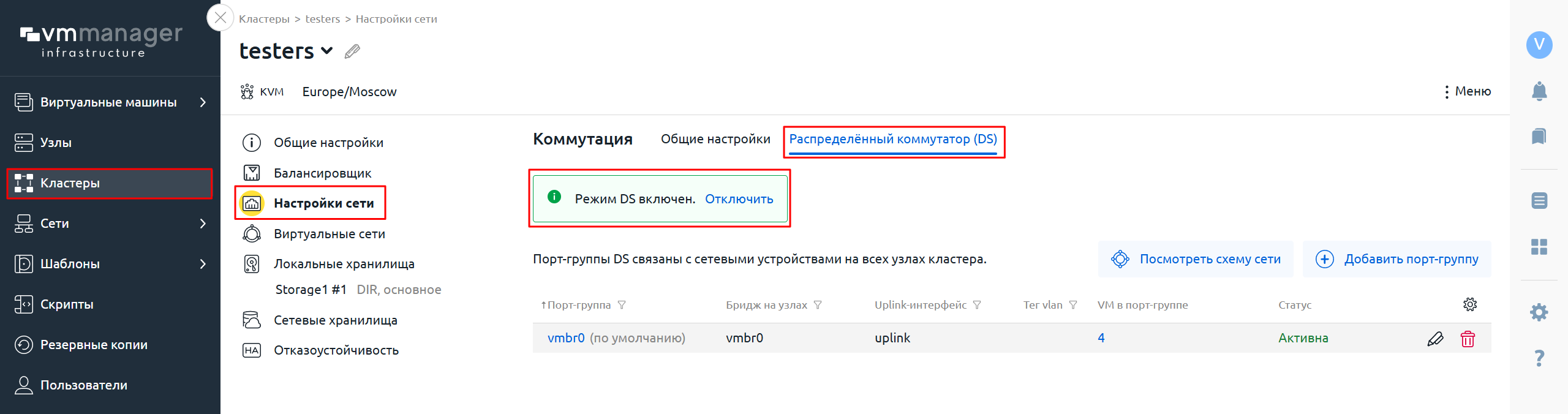

Рисунок 3. Активация режима DS в сетевых параметрах кластера

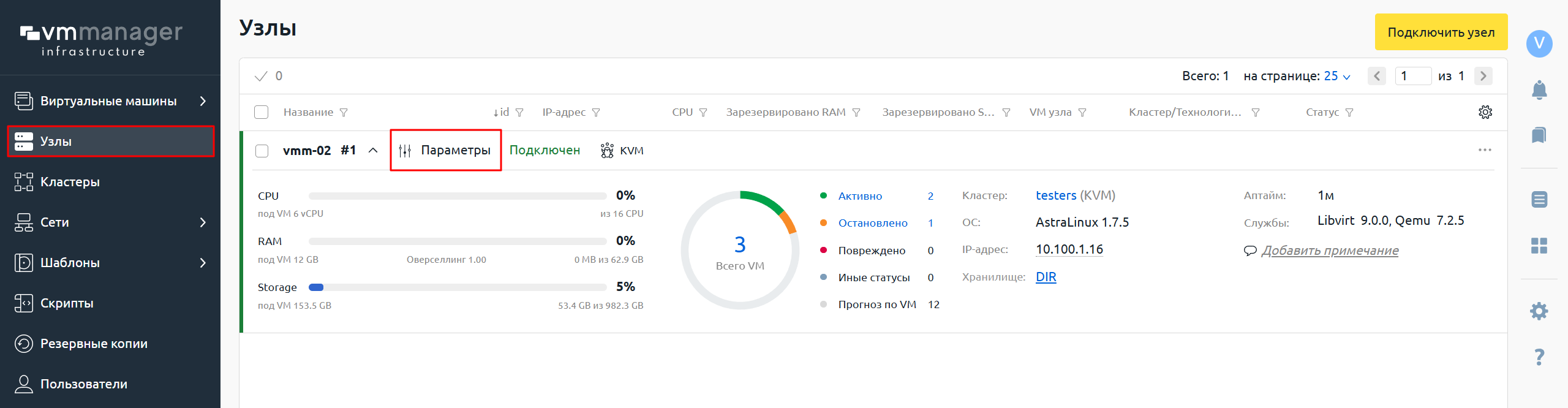

  • перейти в раздел «Узлы», выбрать нужный узел в списке и нажать экранную кнопку [Параметры] (см. рисунок Переход к настройкам узла);

Рисунок 4. Переход к настройкам узла

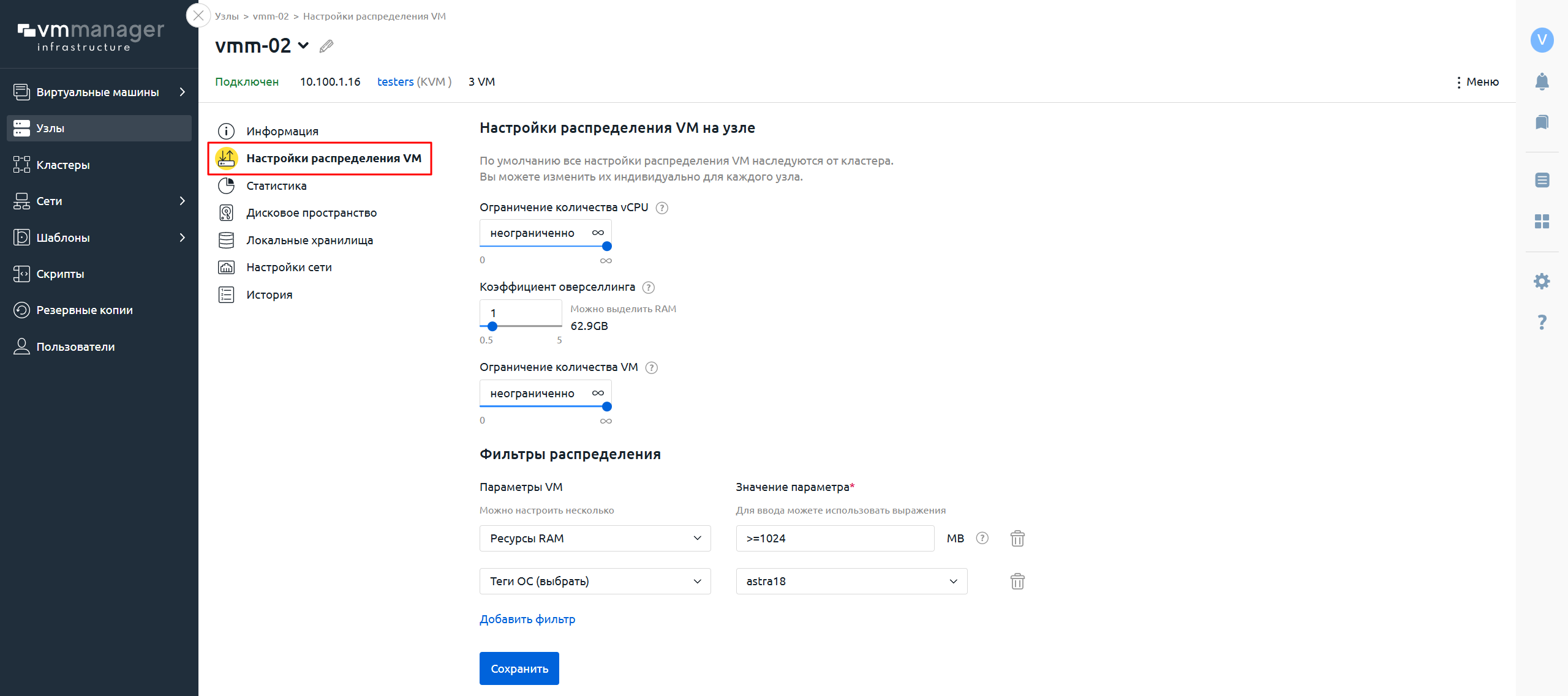

Рисунок 5. Настройка правил автоматической балансировки ВМ на узле

В примере были заданы параметры:

  • «Ограничение количества vCPU»: «неограниченно» — использование ресурсов vCPU неограниченно;

  • «Коэффициент оверселлинга»: «1» — коэффициент выделения ОЗУ. Использовано значение по умолчанию;

  • «Ограничение количества VM»: «неограниченно» — количество размещаемых ВМ на узле неограниченно;

  • «Фильтры распределения» — для добавления фильтра нужно нажать экранную кнопку [Добавить фильтр]. Раздел предоставляет доступ к настройке параметров распределения ВМ:

    • «Параметры VM» — список параметров, согласно которым будет выполняться распределение ВМ на выбранный узел;

    • «Значение параметра» — значения параметров, согласно которым будет выполняться распределение ВМ на выбранный узел.

Добавление поставщика ресурсов VMmanager в Termidesk

Описание обновляется и скоро будет доступно.
