Схема сетевого взаимодействия компонентов Termidesk

Схема взаимодействия между сетевыми портами и компонентами Termidesk в классической схеме установки представлена на рисунке (см. рисунок Схема сетевого взаимодействия компонентов Termidesk).

Сервер REDIS, с которым взаимодействует компонент «Удаленный помощник» (серверная часть), в текущей версии обращается на localhost.

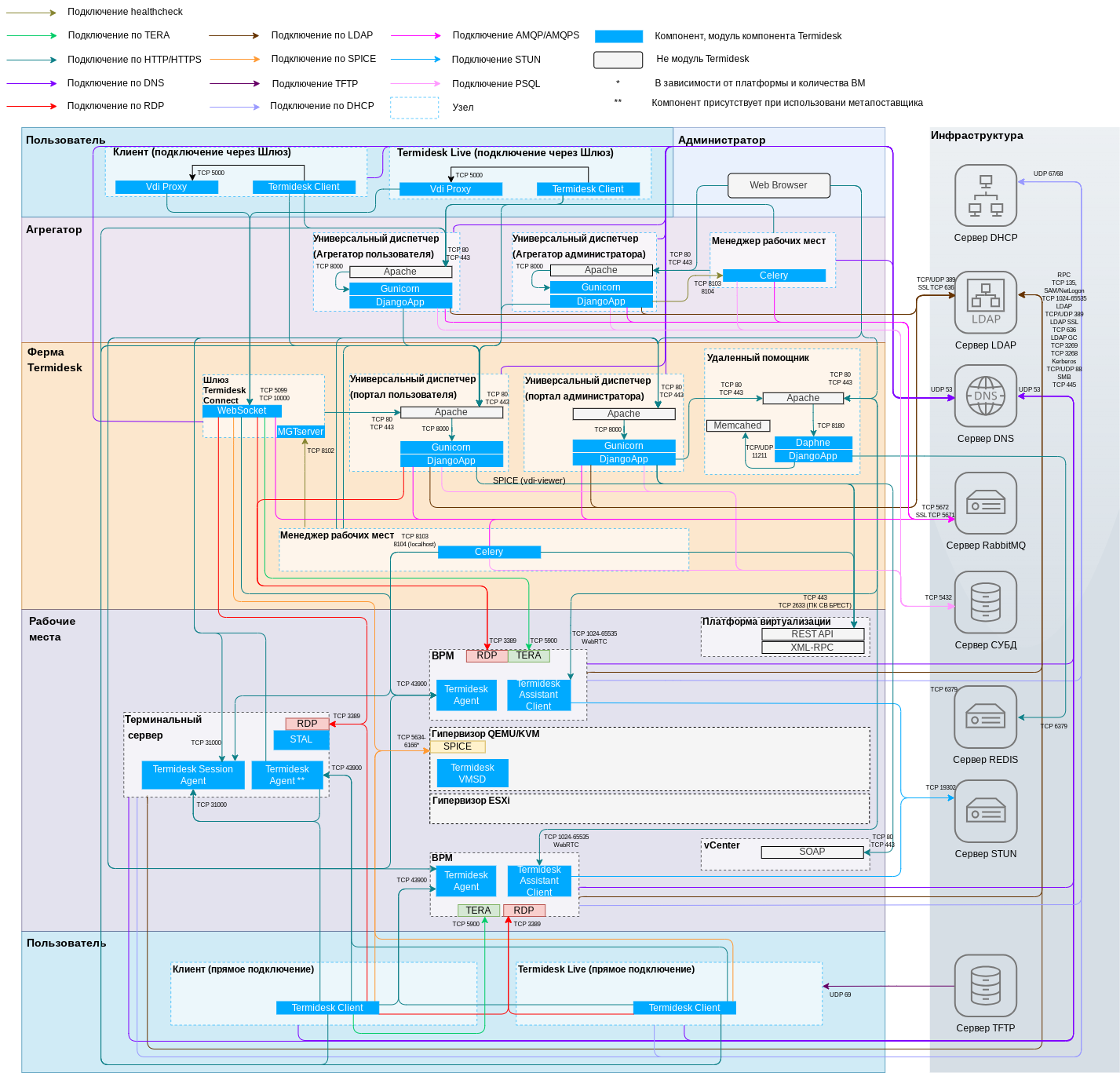

Рисунок 1. Схема сетевого взаимодействия компонентов Termidesk

Общий перечень компонентов Termidesk и их узлов установки представлен в таблице (см. таблицу Перечень узлов и компонентов).

Таблица 1. Перечень узлов и компонентов
Компонент	Узел установки	Наименование пакета установки
«Универсальный диспетчер»	Отдельный узел для установки	`termidesk-vdi`
«Менеджер рабочих мест»	Отдельный узел для установки или установка совместно с «Универсальным диспетчером» в составе фермы Termidesk	`termidesk-vdi`
Termidesk Connect «Шлюз»	Отдельный узел для установки	Termidesk Connect
«Агент виртуального рабочего места»	ВМ или отдельный узел (автономная машина), который предоставляет рабочее место (РМ) для пользователя. Установка на этапе подготовки гостевой ОС РМ	`termidesk-agent`
«Агент узла виртуализации»	Узел виртуализации (гипервизор) программного комплекса «Средства виртуализации «Брест» (ПК СВ Брест)	`termidesk-vmsd`
«Сеcсионный агент»	Установка на узле терминального сервера: ОС Microsoft Windows Server с ролью «Remote Desktop Services»; ОС Astra Linux Special Edition с установленным компонентом «Сервер терминалов Astra Linux»	`termidesk-session-agent`
«Видеоагент»	ВМ или отдельный узел (автономная машина), установка на этапе подготовки гостевой ОС РМ	`termidesk-video-agent`
«Агент виртуальных смарт-карт»	ВМ или отдельный узел (автономная машина), установка на этапе подготовки гостевой ОС РМ	`termidesk-pcsc-vscard`
«Клиент»	Рабочее место пользователя (пользовательская рабочая станция)	`termidesk-client`
«Оркестратор»	Отдельный узел для установки, применяется в облачной конфигурации	`termidesk-orchestrator`
«Сервер терминалов Astra Linux»	Отдельный узел для установки, возможна установка на том же узле, где установлен «Универсальный диспетчер»	`stal`
«Удаленный помощник» (серверная часть)	Отдельный узел для установки	`termidesk-assistant-server`
«Удаленный помощник» (клиентская часть)	Рабочее место пользователя (пользовательская рабочая станция) или ВМ (установка на этапе подготовки образа для ВРМ)	`termidesk-assistant-client`
«Termidesk Live»	Отдельный узел, тонкий клиент	`thinstation` (образ)
«Виртуальный модуль Termidesk»	Отдельная ВМ. Компонент позволяет быстро развернуть и использовать «Универсальный диспетчер», «Менеджер рабочих мест», «Шлюз»	`termidesk-virtual-appliance` (образ)
