Инструкция по настройке сетевых интерфейсов

Аннотация

В инструкции описана настройка сетевых интерфейсов Termidesk Connect через веб-интерфейс и сопоставление с командами CLI.

В качестве примера будут выполняться следующие шаги:

  • шаг 1. Просмотр основных параметров сети;

  • шаг 2. Добавление VRF;

  • шаг 3. Просмотр интерфейсов;

  • шаг 4. Добавление VLAN;

  • шаг 5. Добавление IP-адреса;

  • шаг 6. Добавление маршрута;

  • шаг 7. Просмотр настроек основных параметров сети.

Шаг 1. Просмотр основных параметров сети

Настройка сетевых параметров выполняется одним из способов:

  • из интерфейса командной строки Termidesk Connect;

  • из веб-интерфейса Termidesk Connect.

Для входа в Termidesk Connect ввести учетные данные администратора, для этого заполнить поля «Username» и «Password», далее нажать кнопку [Login] (см. Авторизация Termidesk Connect).

Рисунок 1. Авторизация Termidesk Connect

Откроется веб-интерфейс Termidesk Connect, в левой части веб-интерфейса перейти в раздел «Настройки – Система – Сеть» (см. Веб-интерфейс Termidesk Connect).

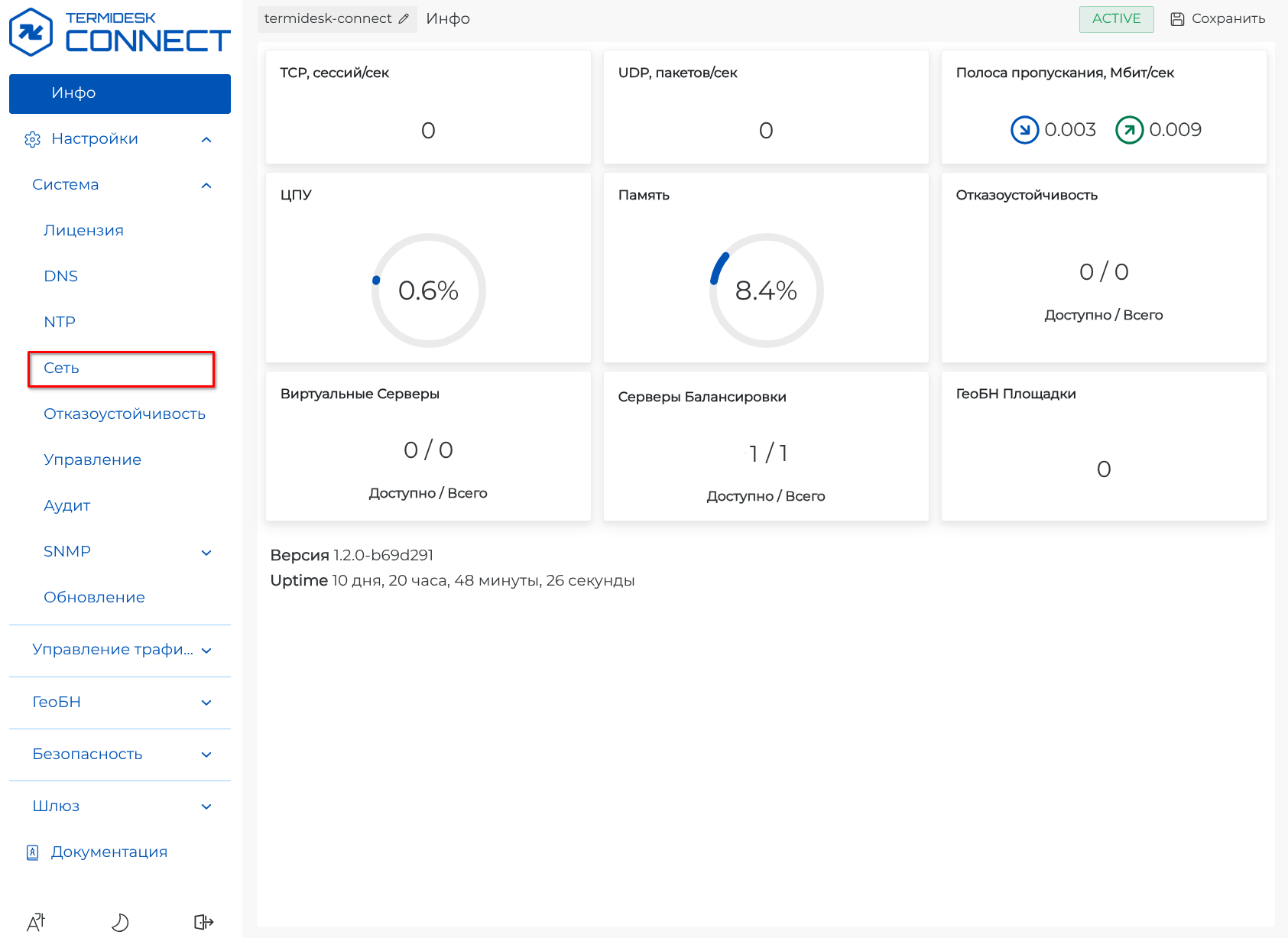

Рисунок 2. Веб-интерфейс Termidesk Connect

В правой части веб-интерфейса отобразится раздел «Сеть», где доступна настройка различных сетевых параметров (см. Раздел «Сеть»).

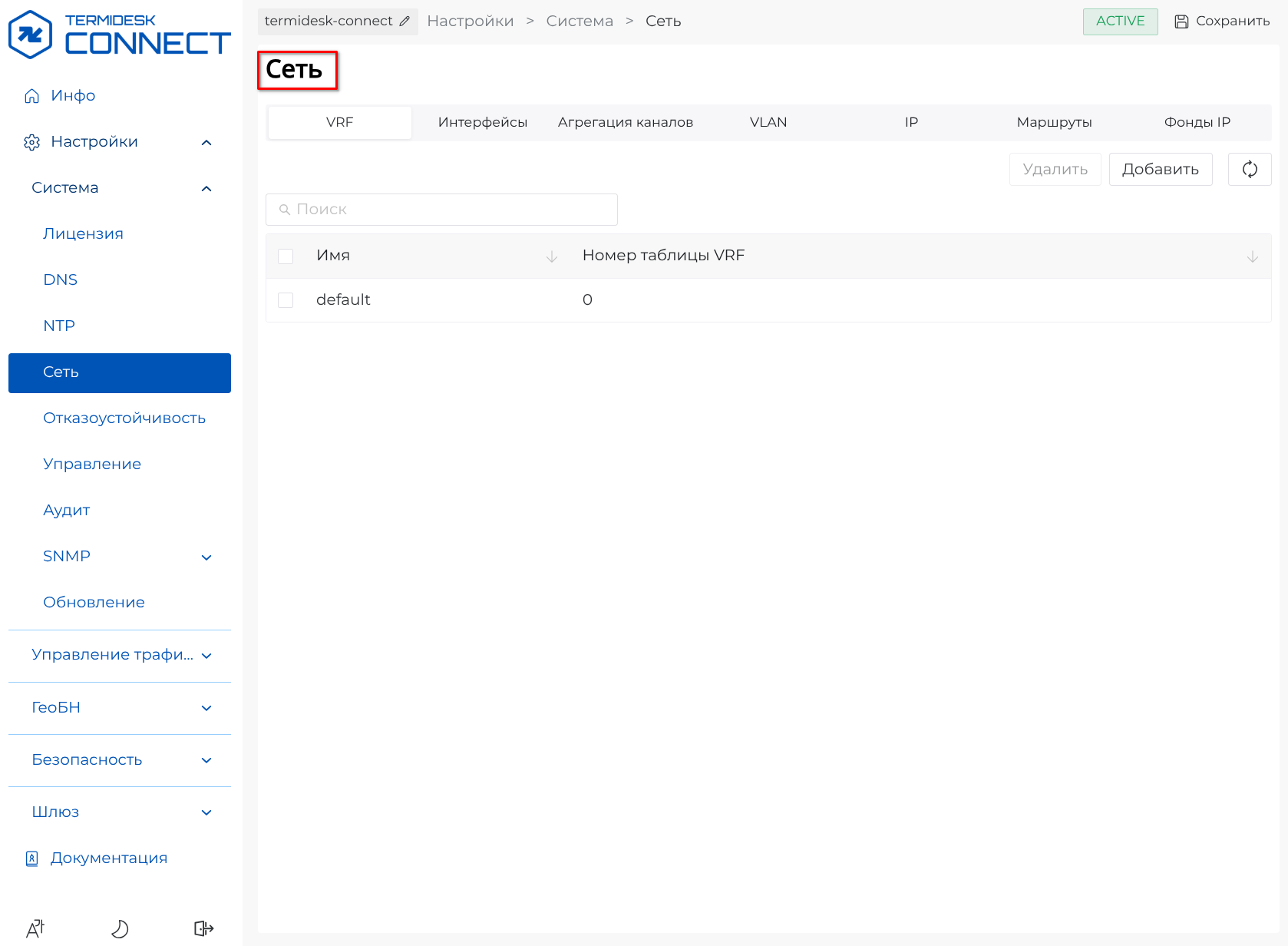

Рисунок 3. Раздел «Сеть»

Шаг 2. Добавление VRF

VRF «default» всегда существует в Termidesk Connect по умолчанию.

Примеры настройки VRF, отличного от «default»:

  • дополнительный или отдельный VRF для клиентских запросов;

  • VRF для определенных Реальных Серверов.

Топологии могут быть любые, требования могут быть любые.

Для добавления VRF в разделе «VRF» нажать кнопку [Добавить] (см. Раздел «VRF»).

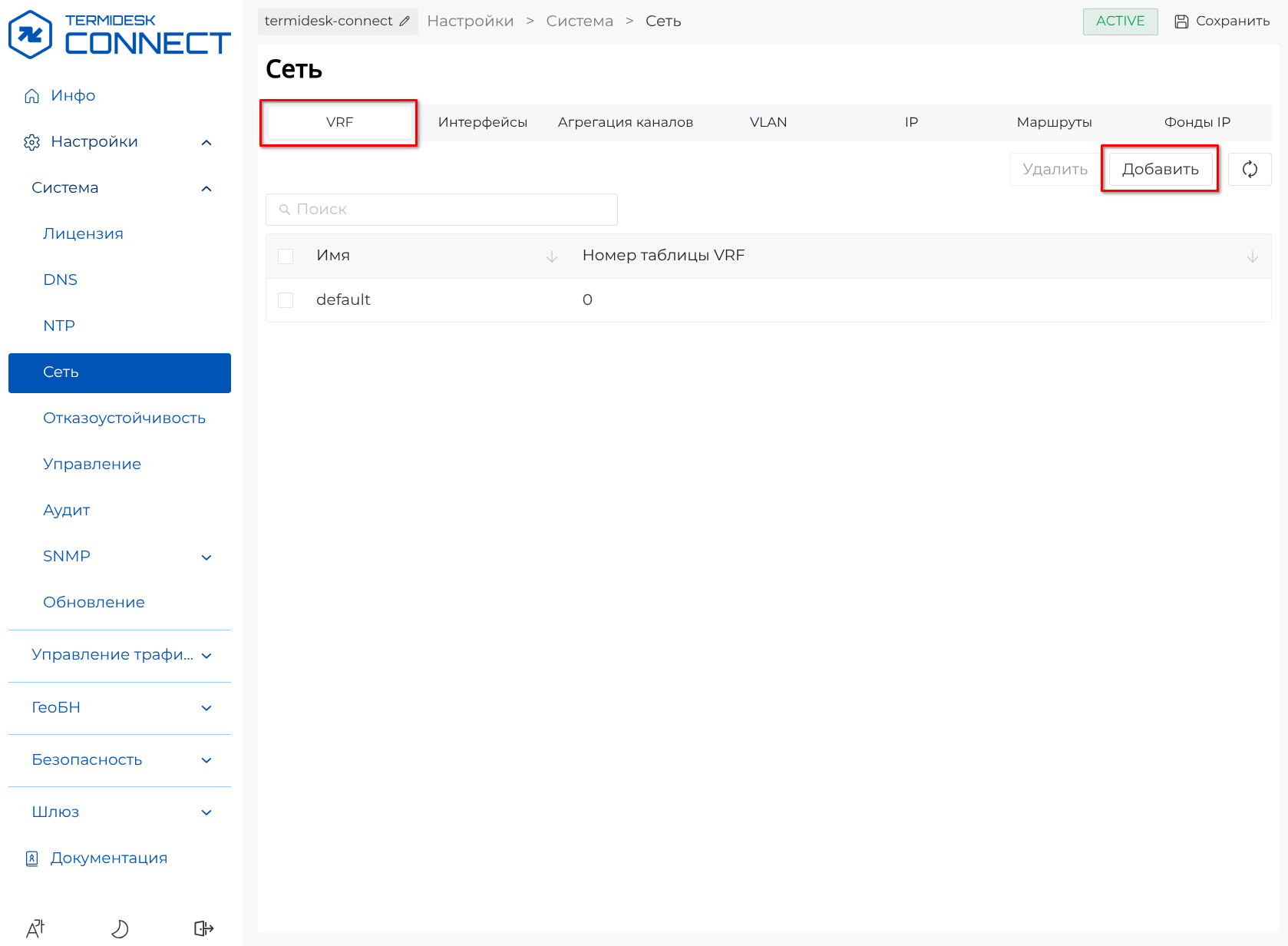

Рисунок 4. Раздел «VRF»

В открывшемся окне «Добавление VRF» указать обязательные параметры в полях «Имя» и «Номер таблицы». Далее нажать кнопку [Применить] (см. Добавление VRF).

Номер таблицы определяет идентификатор таблицы маршрутизации, которая будет ассоциирована с этим VRF. Номер таблицы должен быть уникальным.

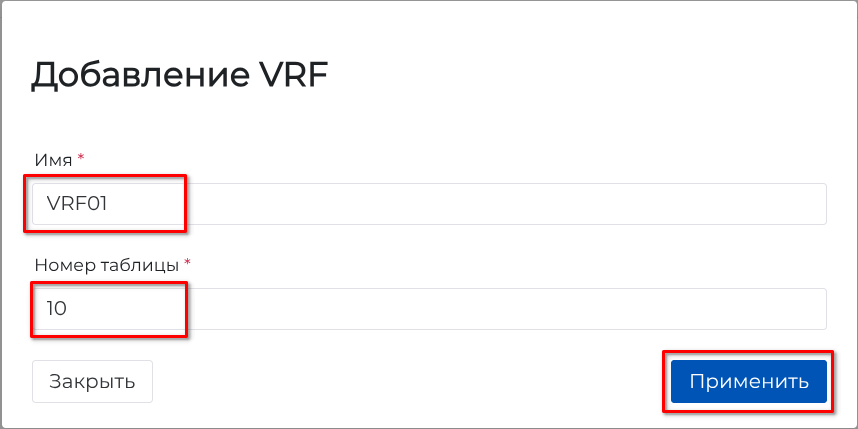

Рисунок 5. Добавление VRF

В правой части веб-интерфейса появится строка с добавленным VRF в списке (см. Список VRF).

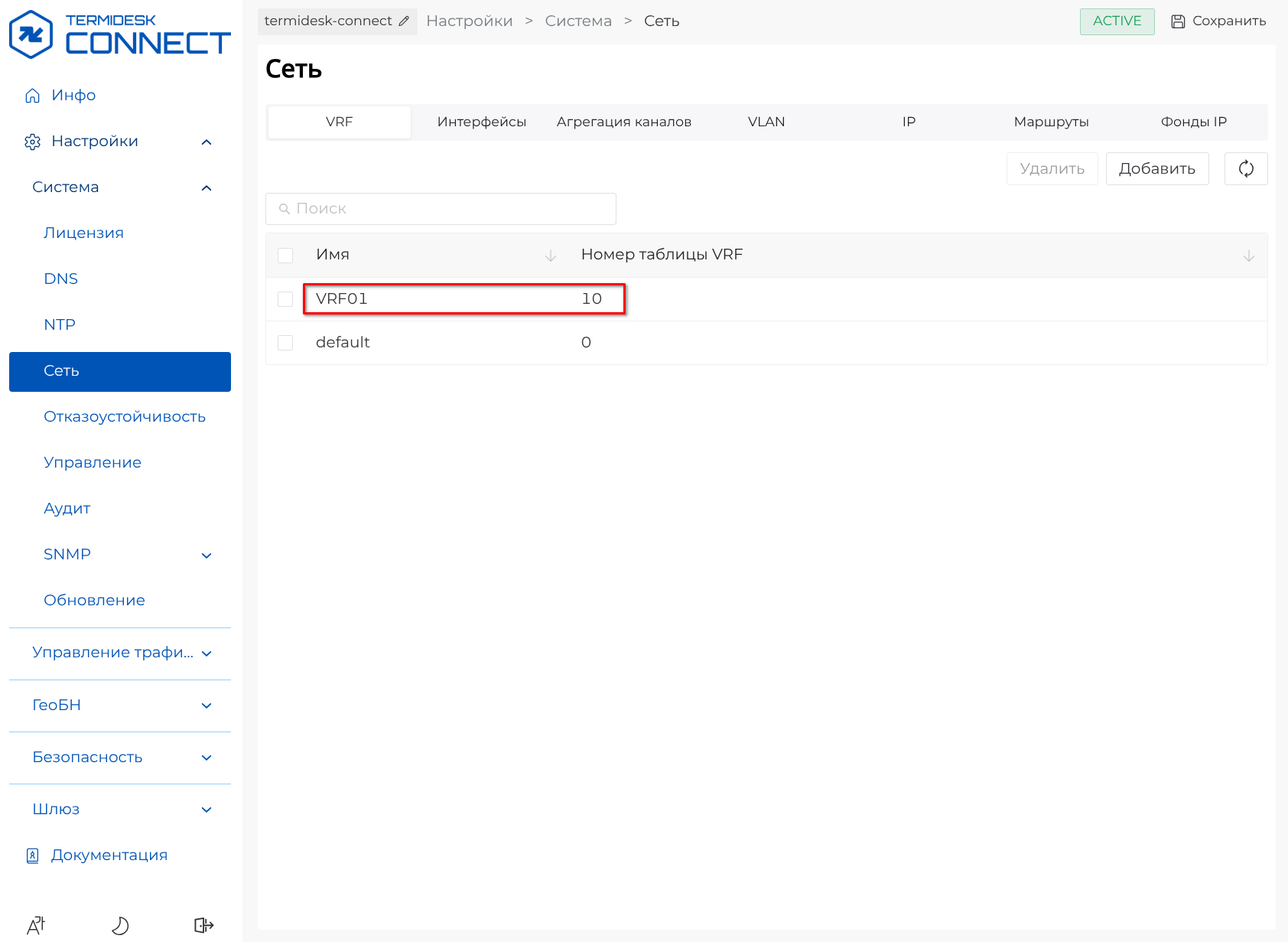

Рисунок 6. Список VRF

Шаг 3. Просмотр интерфейсов

Для просмотра списка интерфейсов в правой части веб-интерфейса выбрать раздел «Интерфейсы» (см. Выбор раздела «Интерфейсы»).

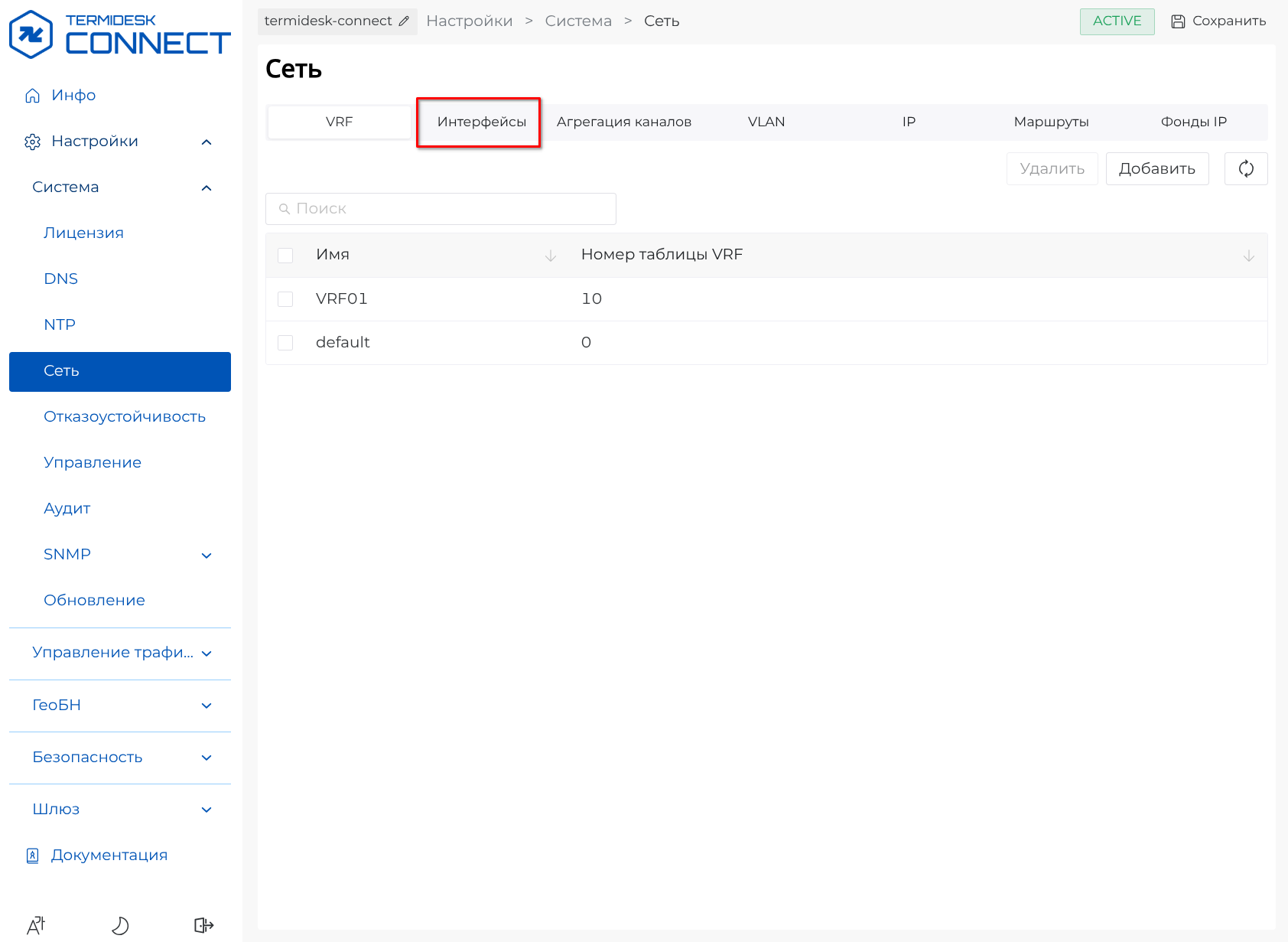

Рисунок 7. Выбор раздела «Интерфейсы»

В разделе «Интерфейсы» отобразится список интерфейсов (см. Список интерфейсов).

Раздел «Интерфейсы» доступен для просмотра и изменения настроек.

В окне изменения настроек интерфейса доступна привязка дополнительных правил. К ним относятся:

  • VRF;

  • агрегированный интерфейс;

  • список контроля доступа (ACl);

  • DDoS-Профиль.

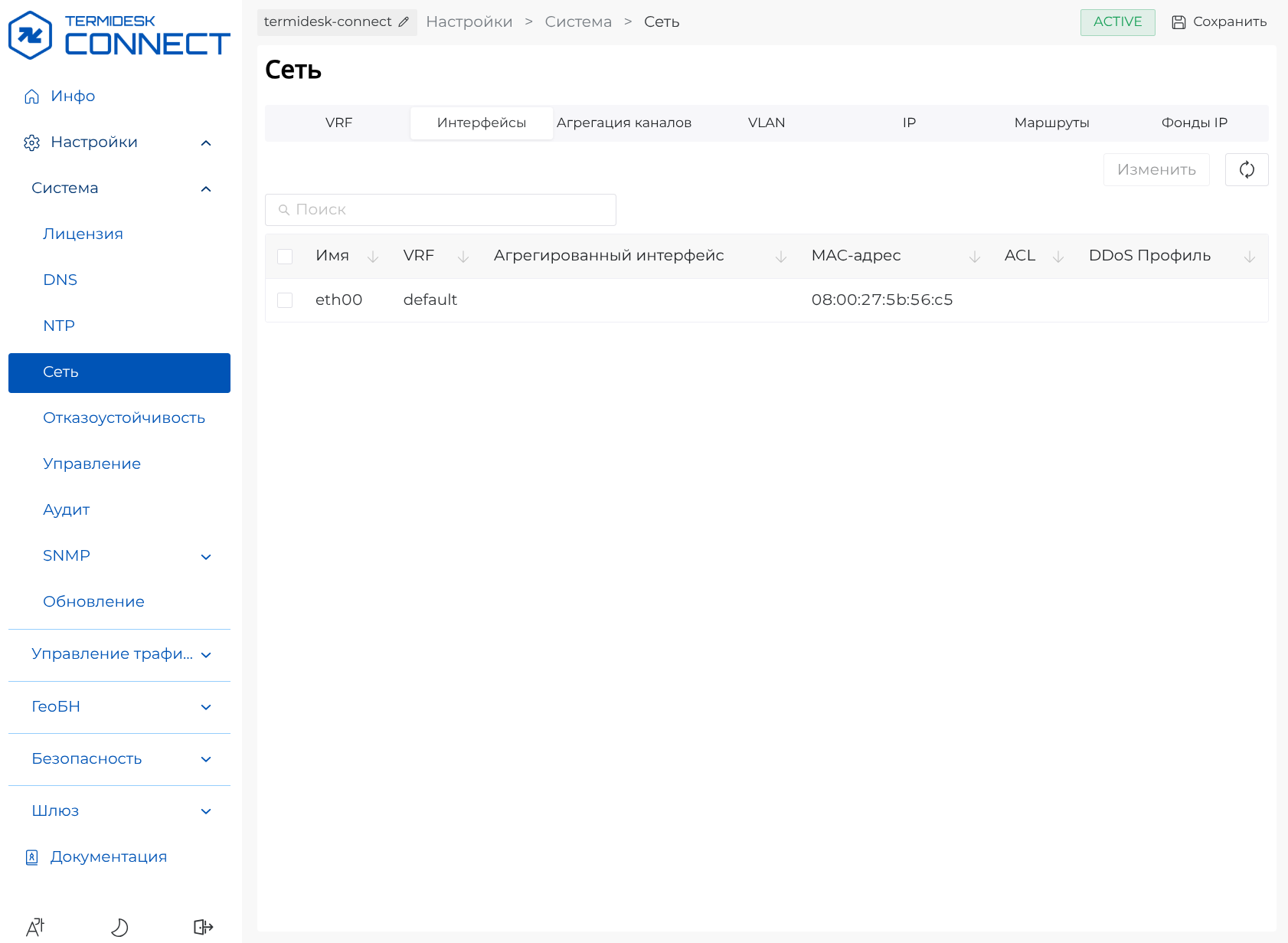

Рисунок 8. Список интерфейсов

Шаг 4. Добавление VLAN

Для добавления VLAN в правой части веб-интерфейса выбрать раздел «VLAN» (см. Выбор раздела «VLAN»).

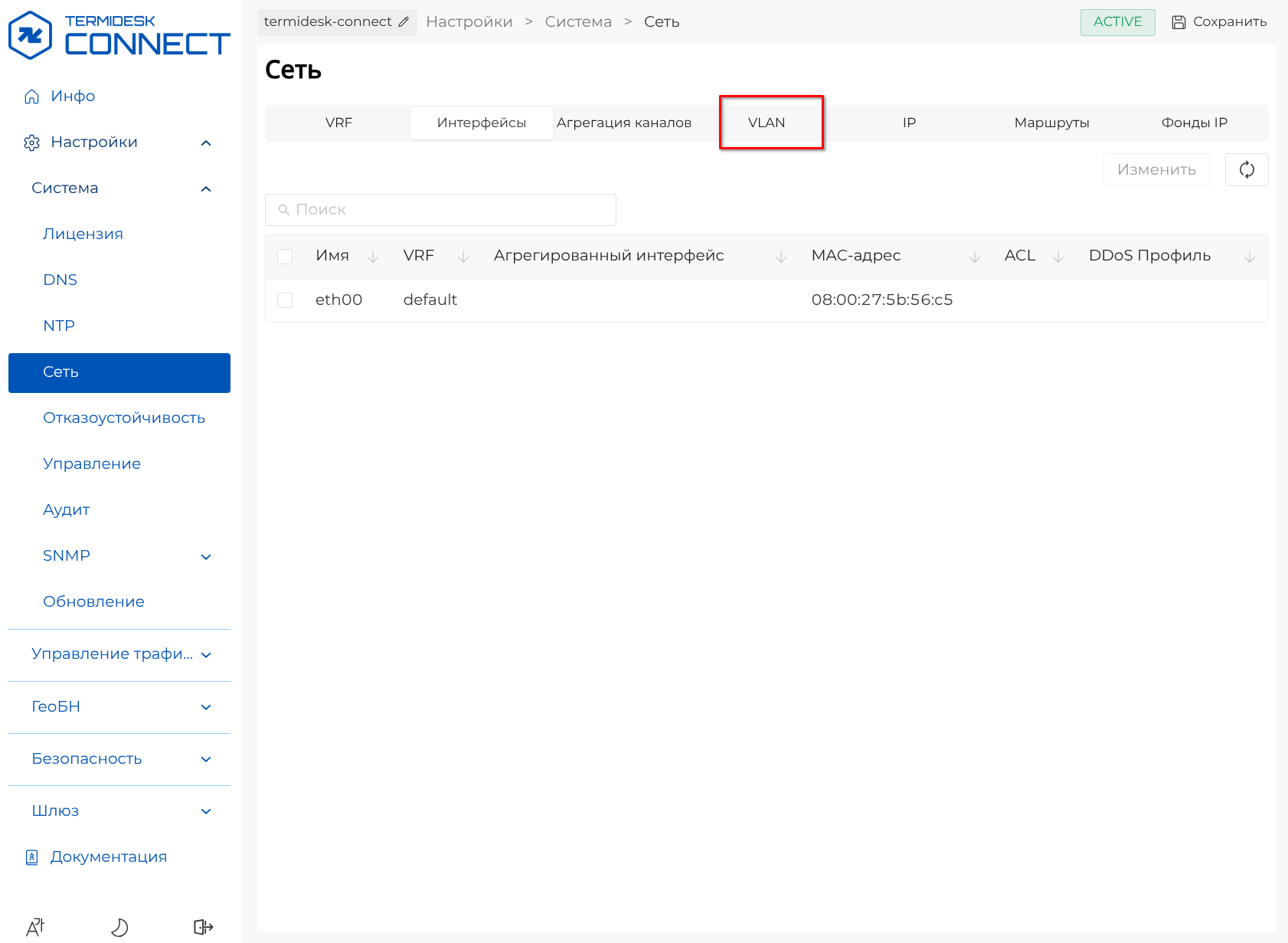

Рисунок 9. Выбор раздела «VLAN»

В разделе «VLAN» отобразится список интерфейсов (по умолчанию нет настроенных VLAN). Далее в разделе «VLAN» нажать кнопку [Добавить] (см. Раздел «VLAN»).

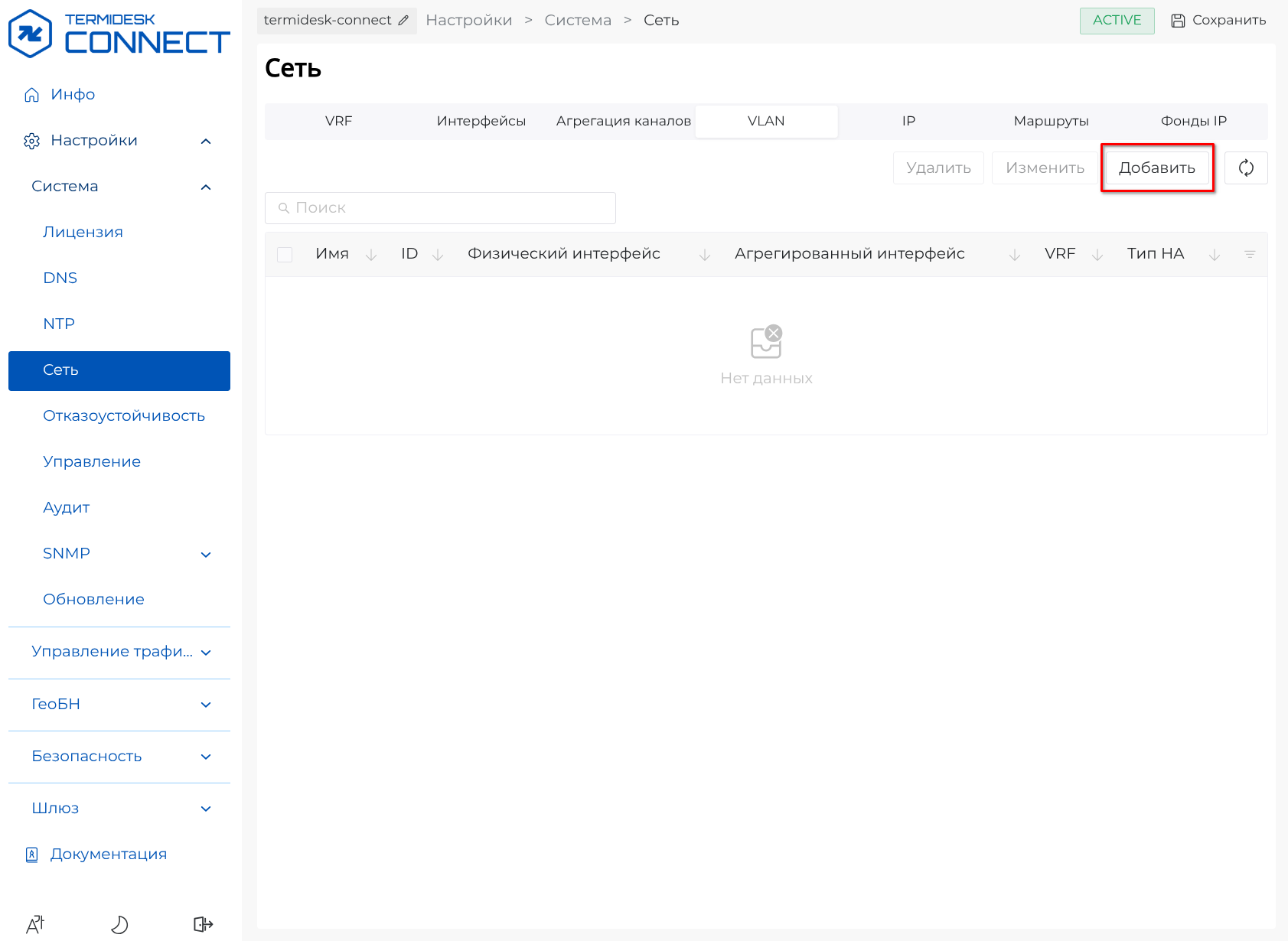

Рисунок 10. Раздел «VLAN»

В открывшемся окне «Добавление VLAN» указать обязательные параметры в полях «Имя», «ID», «Физический интерфейс» и в раскрывающемся списке «VRF» выбрать ранее созданный «VRF01». Далее нажать кнопку [Применить] (см. Добавление VLAN)

Параметр «ID» указывает метку 802.1Q-протокола, который будет идентифицировать данный VLAN.

Интерфейс VLAN должен быть привязан к физическому интерфейсу и VRF. Привязка к агрегированному (логическому) интерфейсу является опциональной (необязательной).

Настройка опционального параметра «Локальный» определяет режим использования VLAN в отказоустойчивой конфигурации. При включении параметра используется только локальная конфигурация. Отключение параметра позволяет синхронизировать конфигурацию между устройствами.
Рисунок 11. Добавление VLAN

В правой части веб-интерфейса появится строка с добавленным VLAN в списке (см. Список VLAN).

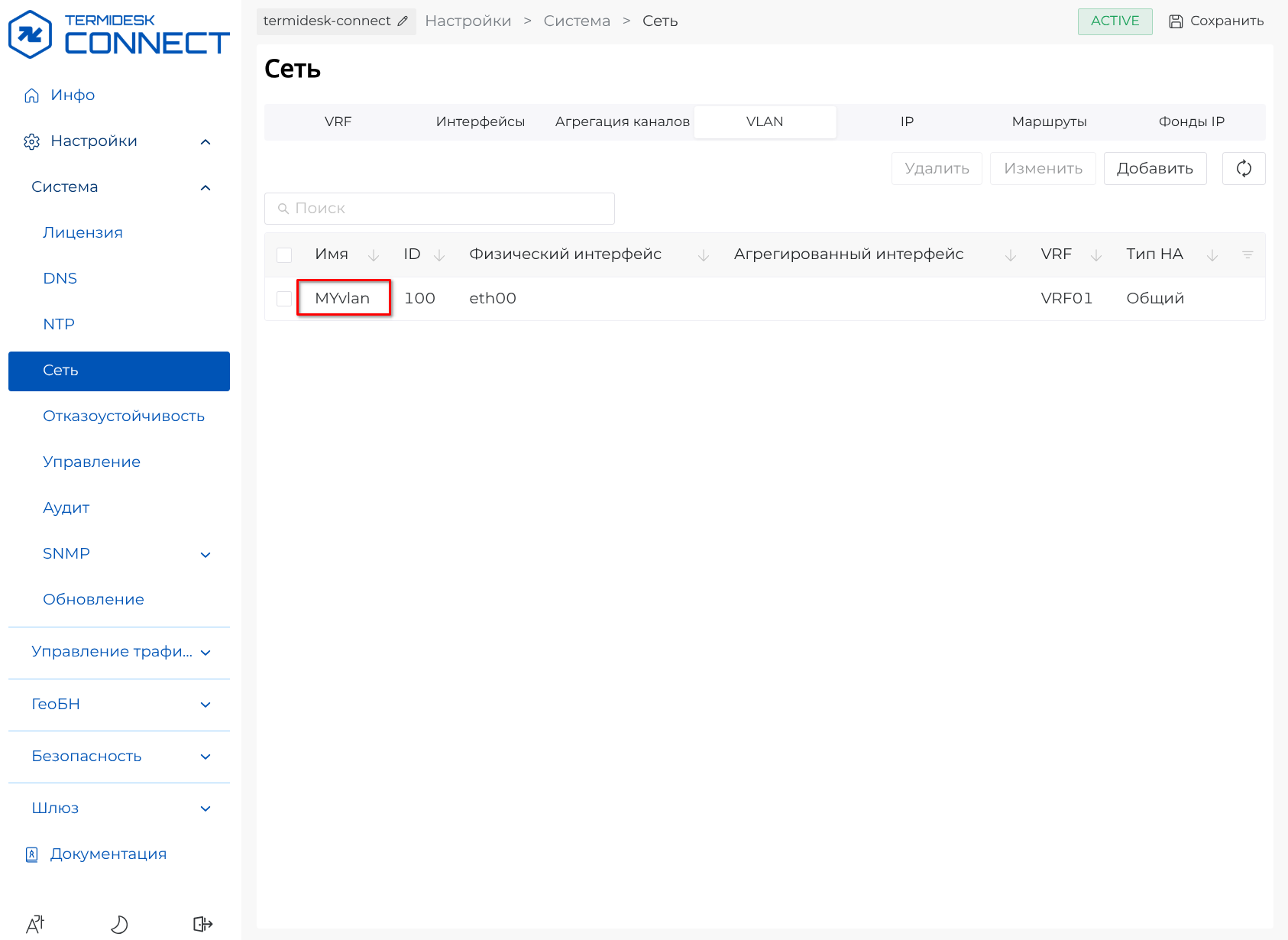

Рисунок 12. Список VLAN

Шаг 5. Добавление IP-адреса

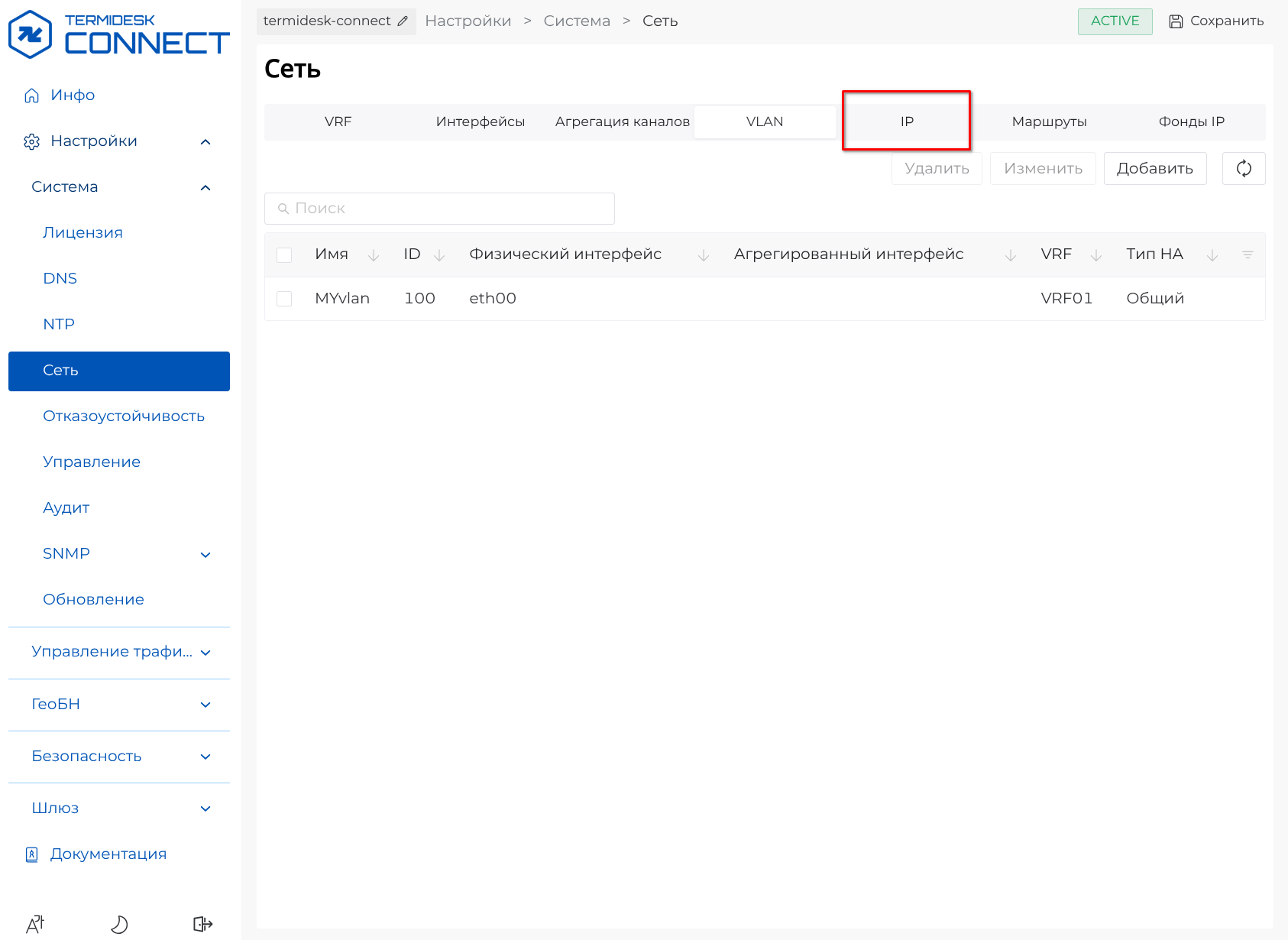

Для добавления IP-адреса в правой части веб-интерфейса выбрать раздел «IP» (см. Выбор раздела «IP»).

Рисунок 13. Выбор раздела «IP»

В разделе «IP» отобразится список IP-адресов. Далее в разделе «IP» нажать кнопку [Добавить] (см. Раздел «IP»).

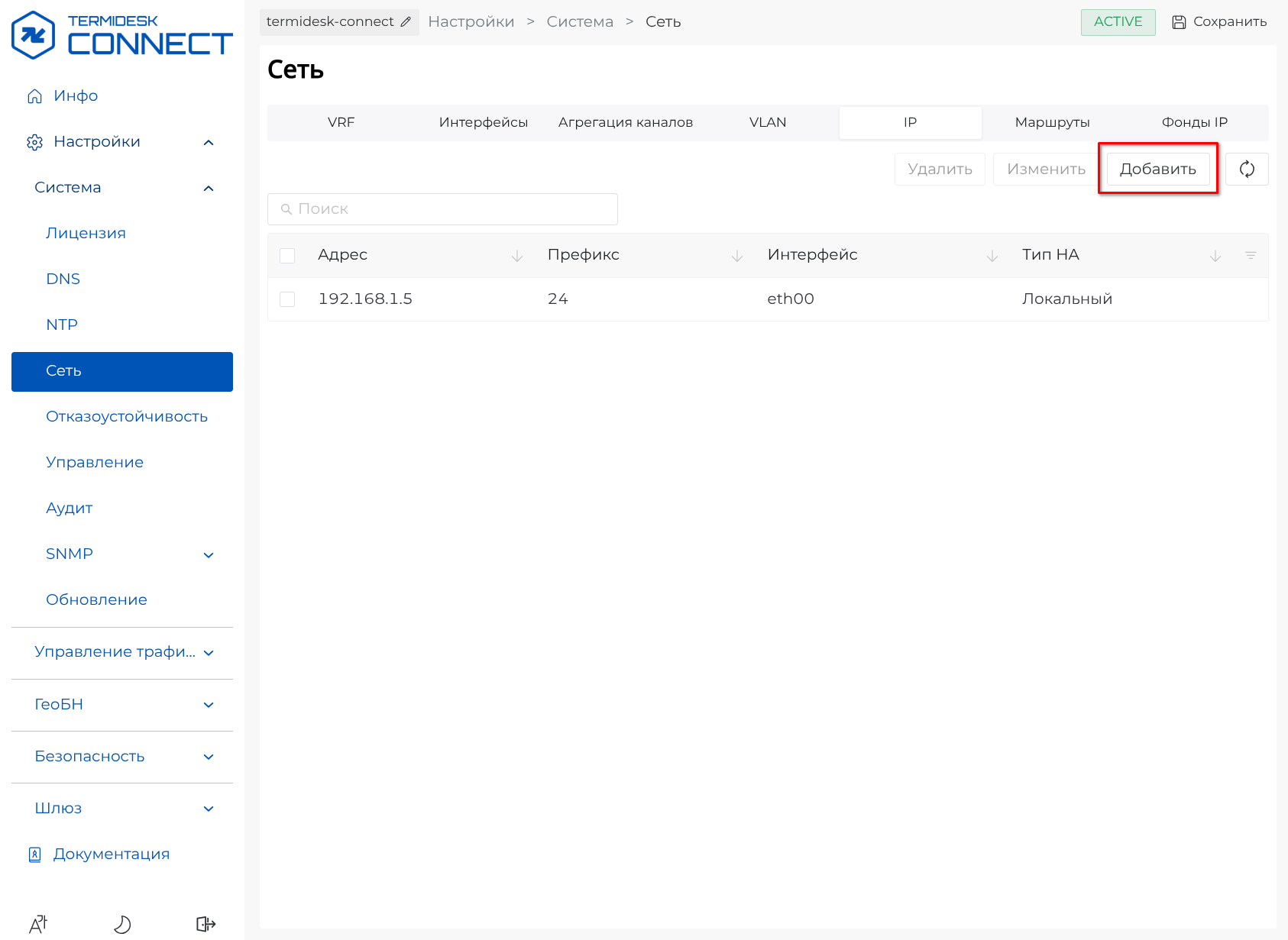

Рисунок 14. Раздел «IP»

В открывшемся окне «Добавление IP» указать обязательные параметры в полях «Адрес», «Префикс» и в раскрывающемся списке «Интерфейс» выбрать ранее созданный «MYvlan». Далее нажать кнопку [Применить] (см. Добавление IP-адреса).

Привязка IP-адреса к интерфейсу может быть:

  • Ethernet – физический интерфейс;

  • VLAN – ранее созданный VLAN.

Привязка IP-адреса к VLAN, находящегося в VRF, автоматически добавит IP-адрес в этот VRF.

Настройка опционального параметра «Локальный» определяет режим использования IP-адреса в отказоустойчивой конфигурации. При включении параметра IP-адрес не будет синхронизирован в отказоустойчивой конфигурации.

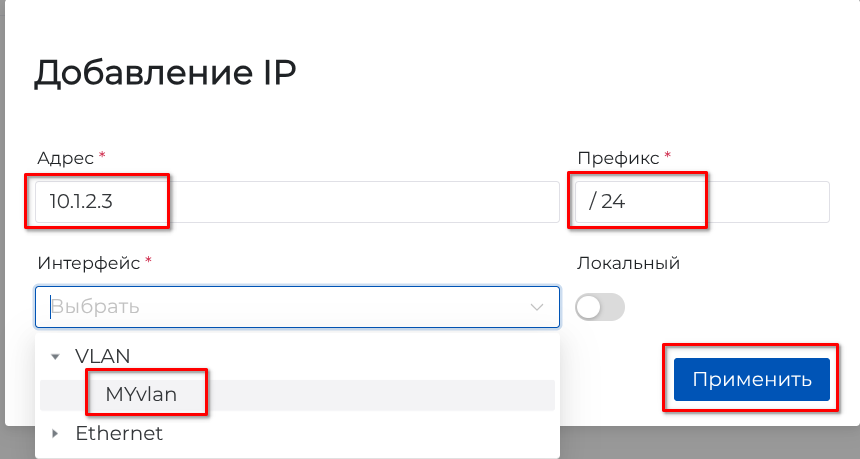

Рисунок 15. Добавление IP-адреса

В правой части веб-интерфейса появится строка с добавленным IP-адресом в списке (см. Список IP-адресов).

Рисунок 16. Список IP-адресов

Шаг 6. Добавление маршрута

Для добавления маршрута в правой части веб-интерфейса выбрать раздел «Маршруты» (см. Выбор раздела «Маршруты»).

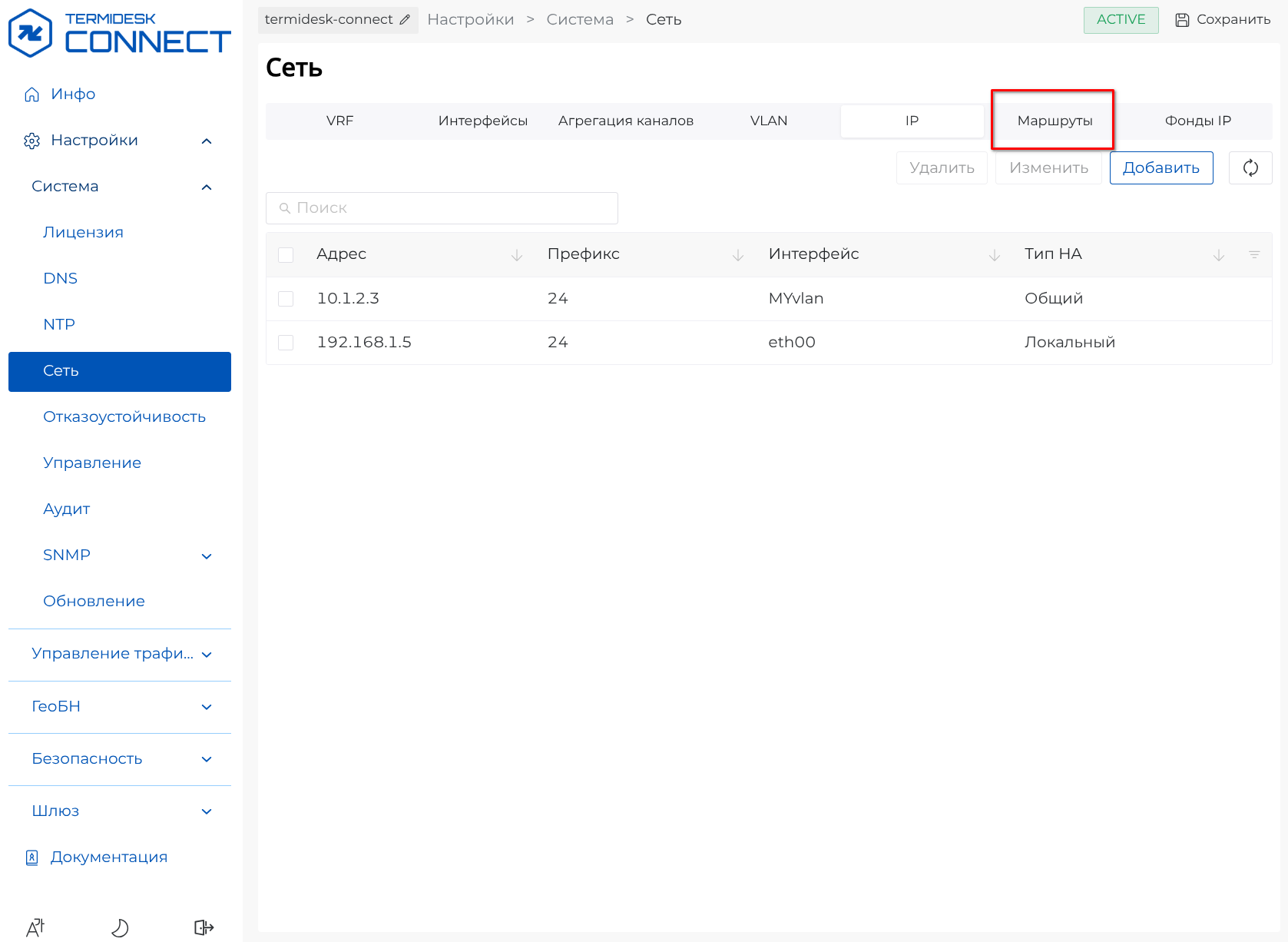

Рисунок 17. Выбор раздела «Маршруты»

В разделе «Маршруты» отобразится список маршрутов. Далее в разделе «Маршруты» нажать кнопку [Добавить] (см. Раздел «Маршруты»).

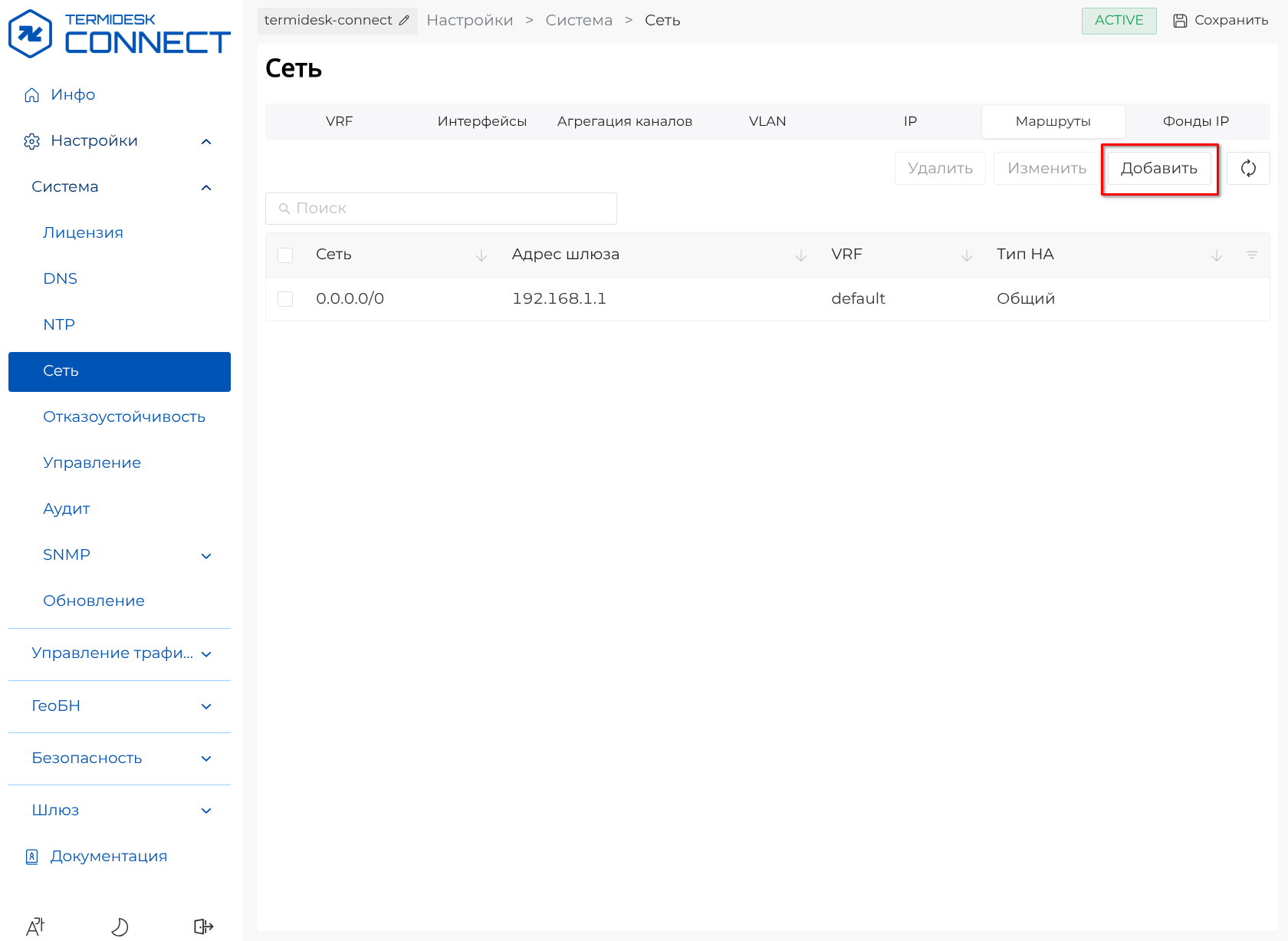

Рисунок 18. Раздел «Маршруты»

В открывшемся окне «Добавление маршрута» указать обязательные параметры в полях «Префикс», «Адрес шлюза», «VRF». Далее нажать кнопку [Применить] (см. Добавление маршрута).

Настройка опционального параметра «Локальный» определяет режим использования маршрута в отказоустойчивой конфигурации. При включении параметра маршрут не будет синхронизирован в отказоустойчивой конфигурации.

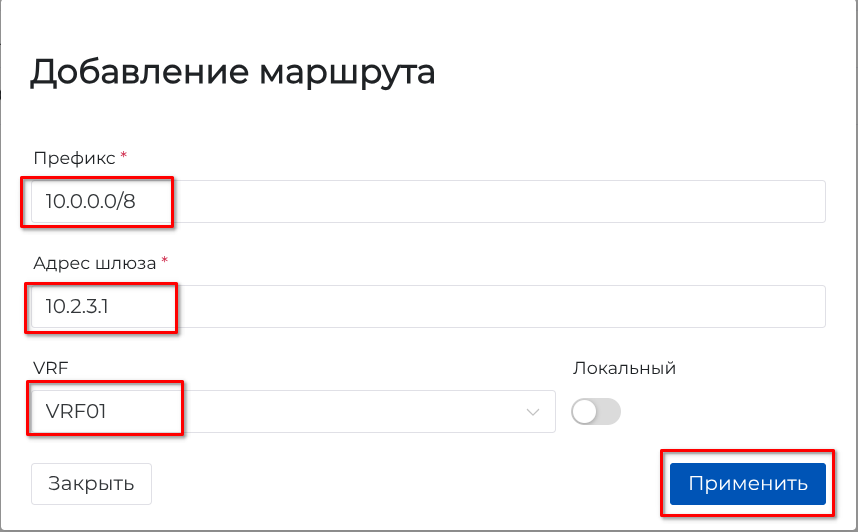

Рисунок 19. Добавление маршрута

В правой части веб-интерфейса появится строка с добавленным маршрутом в списке (см. Список маршрутов).

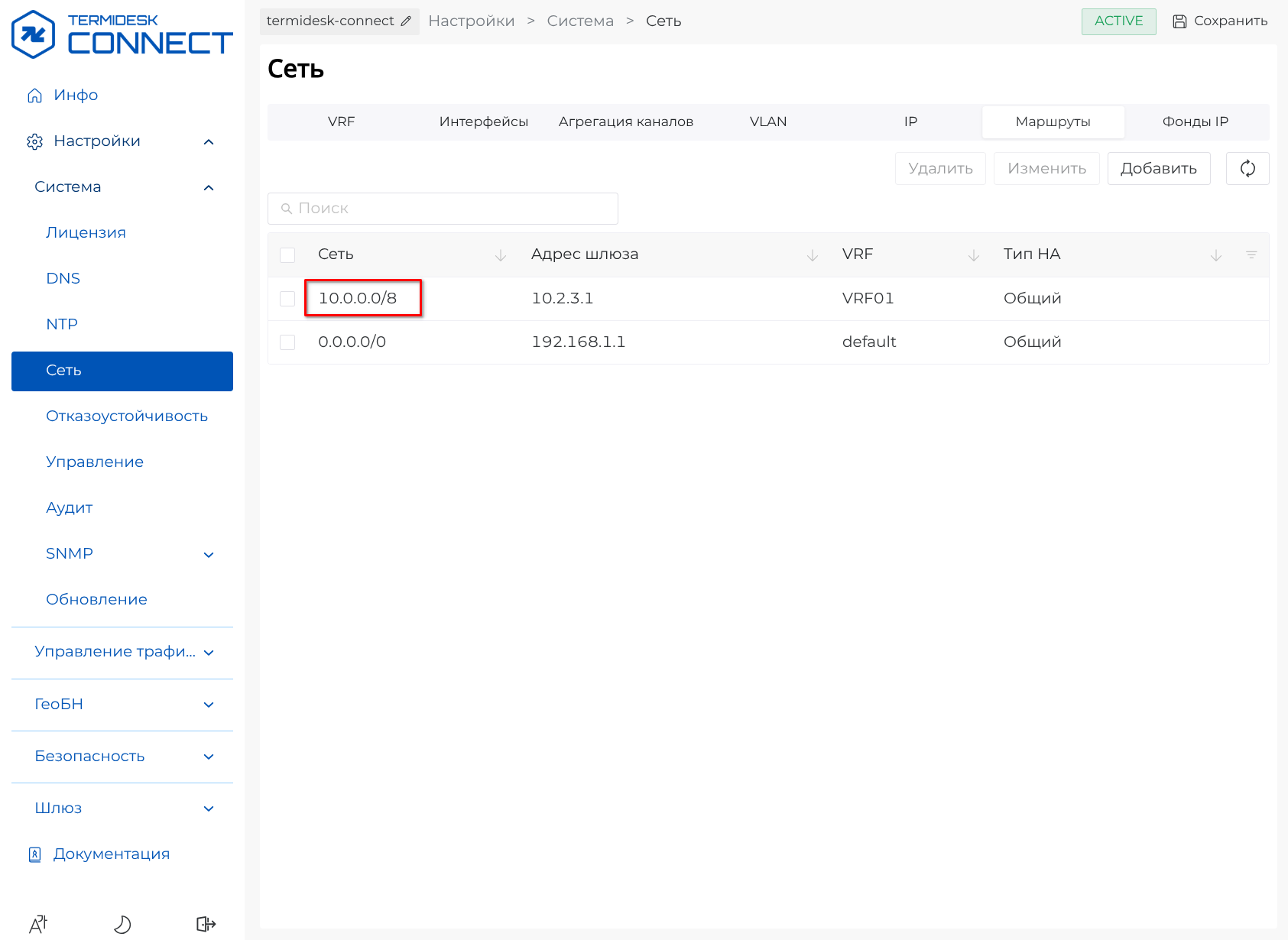

Рисунок 20. Список маршрутов

Шаг 7. Просмотр настроек основных параметров сети

Для просмотра настроенных параметров сети в интерфейсе командной строки вывести конфигурацию в виде команд, для этого выполнить:

show configuration cli

В выводе будут отображены настройки:

  • добавленного VRF:

set vrf name VRF01
set vrf name VRF01 table-id 10

  • добавленного VLAN:

set vlan name MYvlan
set vlan name MYvlan vlan-id 100
set vlan name Myvlan vrf VRF01
set vlan name MYvlan if-ethernet eth00
set vlan name Myvlan ha-type SHARED

  • добавленного IP-адреса:

set ip address 10.1.2.3 /24
set ip address 10.1.2.3 /24 ha-type SHARED
set ip address 10.1.2.3 /24 if-vlan MYvlan

  • добавленного маршрута:

set ip route VRF01 10.0.0.0/8 10.2.3.1
set ip route VRF01 10.0.0.0/8 10.2.3.1 ha-type SHARED
