Проверки

Общие сведения о Проверках

Проверка – это набор правил для проверки балансируемых (Реальных) Серверов. При создании Проверка не выполняется.

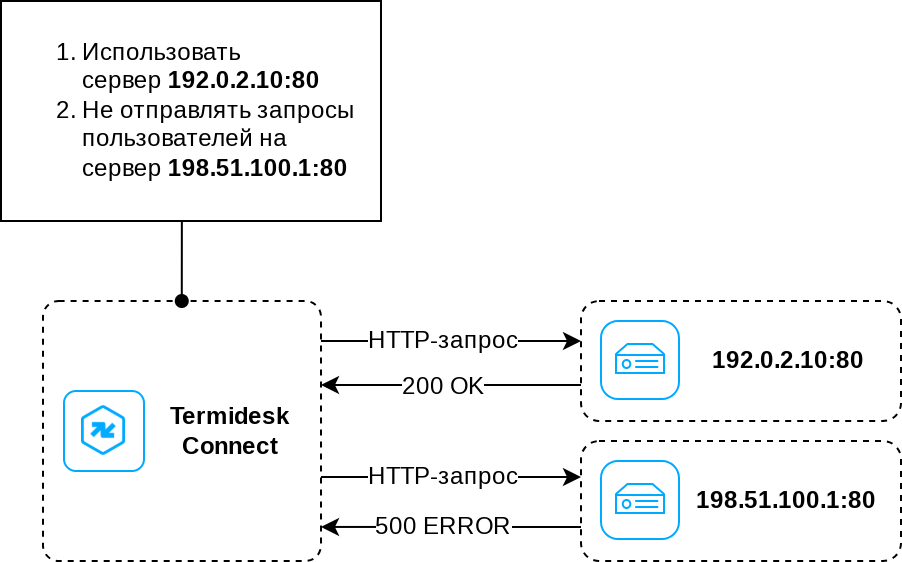

Выполнение Проверки представлено на рисунке (см. рисунок Выполнение Проверки).

Рисунок 1. Выполнение Проверки

Проверки являются методами тестирования и диагностики сетевых соединений и работоспособности сервисов. Termidesk Connect позволяет создать:

  • ICMP-Проверки, основанные на использовании протокола ICMP для определения состояния сетевого соединения. Такие Проверки выполняют отправку ICMP-запросов на узел, и на основании ответов определяют, доступен он или нет;

  • TCP-Проверки, основанные на использовании протокола TCP. Такие Проверки позволяют определить, доступен ли сервис на указанном порту;

  • HTTP-Проверки, основанные на использовании протокола HTTP. Такие Проверки выполняют отправку HTTP-запросов на узел, определяя доступность и работоспособность сервиса на основании ответов;

  • HTTPS-Проверки, основанные на использовании защищенного протокола HTTPS. Такие Проверки позволяют преобразовать данные для защиты информации. Защищенный протокол HTTPS использует шифрование SSL/TLS, что обеспечивает целостность данных;

  • Пользовательские Проверки, основанные на использовании пользовательских скриптов. Такие Проверки выполняются по логике, определенной пользователем, и позволяют реализовать нестандартные способы проверки доступности узлов или сервисов;

  • Комбинированные Проверки, основанные на использовании нескольких Проверок с заданием их приоритетов (через логические выражения AND/OR). В такой Проверке могут быть заданы ранее созданные ICMP-Проверки, TCP-Проверки, HTTP-Проверки или Пользовательские Проверки.

Создание и настройка Проверки выполняется одним из способов:

Создание и настройка Проверки осуществляется через объект health-check (см. подраздел Объект health-check).

Создание и настройка Проверки из CLI

Termidesk Connect позволяет создать и настроить следующие типы Проверки:

Создание и настройка ICMP-Проверки

Для создания и настройки ICMP-Проверки используются команды:

  • создание Проверки:

set health-check id <имя>

  • назначение протокола для Проверки:

set health-check id <имя> ICMP

  • задание интервала (в секундах) Проверки (по умолчанию – 10):

set health-check id <имя> ICMP interval <значение>

  • задание времени ожидания ответа на запрос (в секундах) (по умолчанию – 5):

set health-check id <имя> ICMP timeout <значение>

  • задание количества повторных Проверок в случае отсутствия ответа (по умолчанию – 1):

set health-check id <имя> ICMP try <значение>

  • задание необходимого количества успешных Проверок после восстановления связности (по умолчанию – 1):

set health-check id <имя> ICMP success-try <значение>

  • указание VRF для Проверки (по умолчанию – default):

set health-check id <имя> ICMP vrf <имя_VRF>

  • (опционально) выбор источника запроса Проверки (данная команда не должна выполняться, если параметру ha-monitor будет присвоено значение true):

    • либо указание IP-адреса, который будет использоваться как источник запроса Проверки:

      set health-check id <имя> ICMP source-ip <IP-адрес>

      Указание отдельных IP-адресов для Проверок используется для логического разделения трафика:

      • для перенаправления пользовательских подключений к Реальным Серверам Termidesk Connect будет использовать один пул IP-адресов (IP-Фонд);

      • соответственно, для Проверок будут использоваться другие IP-адреса, указанные непосредственно в Проверках.

    • либо указание IP-Фонда для взаимодействия с адресом Проверки (см. подраздел IP-Фонды):

      set health-check id <имя> ICMP ipset-id <IP-Фонд>

      IP-адрес из IP-Фонда выбирается случайно. IP-Фонд источника запроса находится в приоритете со своим VRF, заданным в его настройках. Если для Проверки выбран VRF, он будет игнорироваться.

  • (опционально) указание IP-адреса назначения, если он отличается от IP-адреса, указанного в настройках Реального Сервера:

set health-check id <имя> ICMP target-ip <IP-адрес>

  • (опционально) включение или отключение отслеживания Проверки для готовности узла к переходу в состояние ACTIVE (по умолчанию – false):

set health-check id <имя> ICMP ha-monitor <true/false>
Подробное описание условий переключения узлов отказоустойчивой конфигурации приведено в подразделе Отказоустойчивость.

  • применение заданных настроек:

commit

  • сохранение настроек:

write

  • просмотр заданных настроек (указывается формат вывода – XML, JSON или TXT):

show configuration xml health-check id <имя>

  • просмотр выполненных команд:

show configuration cli health-check id <имя>

Пример конфигурации ICMP-Проверки:

set health-check id icmp-new
set health-check id icmp-new ICMP
set health-check id icmp-new ICMP interval 10
set health-check id icmp-new ICMP timeout 5
set health-check id icmp-new ICMP try 1
set health-check id icmp-new ICMP success-try 1
set health-check id icmp-new ICMP target-ip 192.0.2.10

Создание и настройка TCP-Проверки

Для создания и настройки TCP-Проверки используются команды:

  • создание Проверки:

set health-check id <имя>

  • назначение протокола для Проверки:

set health-check id <имя> TCP

  • задание интервала (в секундах) Проверки (по умолчанию – 10):

set health-check id <имя> TCP interval <значение>

  • задание времени (в секундах) ожидания ответа на запрос (по умолчанию – 5):

set health-check id <имя> TCP timeout <значение>

  • задание количества повторных Проверок в случае отсутствия ответа (по умолчанию – 1):

set health-check id <имя> TCP try <значение>

  • задание необходимого количества успешных Проверок после восстановления связности (по умолчанию – 1):

set health-check id <имя> TCP success-try <значение>

  • указание VRF для Проверки (по умолчанию – default):

set health-check id <имя> TCP vrf <имя_VRF>

  • (опционально) выбор источника запроса Проверки (данная команда не должна выполняться, если параметру ha-monitor будет присвоено значение true):

    • либо указание IP-адреса, который будет использоваться как источник запроса Проверки:

      set health-check id <имя> TCP source-ip <IP-адрес>

    • либо указание IP-Фонда для взаимодействия с адресом Проверки (см. подраздел IP-Фонды):

      set health-check id <имя> TCP ipset-id <IP-Фонд>

      IP-адрес из IP-Фонда выбирается случайно. IP-Фонд источника запроса находится в приоритете со своим VRF, заданным в его настройках. Если для Проверки выбран VRF, он будет игнорироваться.

  • (опционально) указание IP-адреса назначения, если он отличается от IP-адреса, указанного в настройках Реального Сервера:

set health-check id <имя> TCP target-ip <IP-адрес>

  • (опционально) порт назначения Проверки (по умолчанию используется порт Реального Сервера из Группы Реальных Серверов):

set health-check id <имя> TCP target-port <порт>

  • (опционально) включение или отключение отслеживания Проверки для готовности узла к переходу в состояние ACTIVE (по умолчанию – false):

set health-check id <имя> TCP ha-monitor <true/false>
Подробное описание условий переключения узлов отказоустойчивой конфигурации приведено в подразделе Отказоустойчивость.

  • применение заданных настроек:

commit

  • сохранение настроек:

write

  • просмотр заданных настроек (указывается формат вывода – XML, JSON или TXT):

show configuration xml health-check id <имя>

  • просмотр выполненных команд:

show configuration cli health-check id <имя>

Пример конфигурации TCP-Проверки:

set health-check id tcp-new
set health-check id tcp-new TCP
set health-check id tcp-new TCP interval 10
set health-check id tcp-new TCP timeout 5
set health-check id tcp-new TCP try 1
set health-check id tcp-new TCP success-try 1
set health-check id tcp-new TCP target-port 88

Создание и настройка HTTP-Проверки

Для создания и настройки HTTP-Проверки используются команды:

  • создание Проверки:

set health-check id <имя>

  • назначение протокола для Проверки:

set health-check id <имя> HTTP

  • задание интервала (в секундах) Проверки (по умолчанию – 10):

set health-check id <имя> HTTP interval <значение>

  • задание времени (в секундах) ожидания ответа на запрос (по умолчанию – 5):

set health-check id <имя> HTTP timeout <значение>

  • задание количества повторных Проверок в случае отсутствия ответа (по умолчанию – 1):

set health-check id <имя> HTTP try <значение>

  • задание необходимого количества успешных Проверок после восстановления связности (по умолчанию – 1):

set health-check id <имя> HTTP success-try <значение>

  • указание VRF для Проверки (по умолчанию – default):

set health-check id <имя> HTTP vrf <имя_VRF>

  • (опционально) выбор источника запроса Проверки (данная команда не должна выполняться, если параметру ha-monitor будет присвоено значение true):

    • либо указание IP-адреса, который будет использоваться как источник запроса Проверки:

      set health-check id <имя> HTTP source-ip <IP-адрес>

    • либо указание IP-Фонда для взаимодействия с адресом Проверки (см. подраздел IP-Фонды):

      set health-check id <имя> HTTP ipset-id <IP-Фонд>

      IP-адрес из IP-Фонда выбирается случайно. IP-Фонд источника запроса находится в приоритете со своим VRF, заданным в его настройках. Если для Проверки выбран VRF, он будет игнорироваться.

  • (опционально) указание IP-адреса назначения, если он отличается от IP-адреса, указанного в настройках Реального Сервера:

set health-check id <имя> HTTP target-ip <IP-адрес>

  • (опционально) порт назначения Проверки (по умолчанию используется порт Реального Сервера из Группы Реальных Серверов):

set health-check id <имя> HTTP target-port <порт>

  • указание метода запроса, по которому выполняется Проверка (по умолчанию – HEAD):

set health-check id <имя> HTTP method <метод_запроса>

Возможные значения:

  • GET;

  • HEAD;

  • POST;

  • OPTIONS.

  • указание пути, по которому выполняется Проверка (по умолчанию – /):

set health-check id <имя> HTTP uri <URI_сервиса>

  • указание ожидаемых кодов ответов (по умолчанию – 200):

set health-check id <имя> HTTP status-codes <коды_ответов>

  • (опционально) выбор способа проверки ответа:

    • либо указание строки, по которой выполняется Проверка. В теле ответа проверяется наличие указанной строки:

      set health-check id <имя> HTTP response-string <строка>

    • либо указание регулярного выражения, по которому выполняется Проверка. Тело ответа проверяется на соответствие указанному регулярному выражению стандарта Perl:

      set health-check id <имя> HTTP response-regex <регулярное_выражение>

      Примеры значений регулярного выражения:

      • ^success$ – точное совпадение;

      • error.*timeout – содержит error и timeout;

      • [0-9]{3} – три цифры подряд.

  • (опционально) указание заголовка запроса, по которому выполняется Проверка:

set health-check id <имя> HTTP headers <заголовок>:<значение>
Может быть задано несколько заголовков. Команда позволяет за один раз добавить только один заголовок.

  • (опционально) указание тела запроса, по которому выполняется Проверка:

set health-check id <имя> HTTP body <строка>

  • (опционально) указание кодов ответов для перевода Реального Сервера в режим технического обслуживания:

set health-check id <имя> HTTP maintenance-codes <коды_ответов>

  • (опционально) включение или отключение инверсии результата Проверки (по умолчанию – false):

set health-check id <имя> HTTP reverse <true/false>

  • (опционально) включение или отключение отслеживания Проверки для готовности узла к переходу в состояние ACTIVE (по умолчанию – false):

set health-check id <имя> HTTP ha-monitor <true/false>
Подробное описание условий переключения узлов отказоустойчивой конфигурации приведено в подразделе Отказоустойчивость.

  • применение заданных настроек:

commit

  • сохранение настроек:

write

  • просмотр заданных настроек (указывается формат вывода – XML, JSON или TXT):

show configuration xml health-check id <имя>

  • просмотр выполненных команд:

show configuration cli health-check id <имя>

Пример конфигурации HTTP-Проверки:

set health-check id http_hc
set health-check id http_hc HTTP
set health-check id http_hc HTTP interval 10
set health-check id http_hc HTTP timeout 5
set health-check id http_hc HTTP try 1
set health-check id http_hc HTTP success-try 1
set health-check id http_hc HTTP source-ip 192.0.2.1
set health-check id http_hc HTTP method POST
set health-check id http_hc HTTP uri /
set health-check id http_hc HTTP status-codes 200
set health-check id http_hc HTTP status-codes 202
set health-check id http_hc HTTP response-string
set health-check id http_hc HTTP headers Host:123
set health-check id http_hc HTTP reverse false

Создание и настройка HTTPS-Проверки

Для создания и настройки HTTPS-Проверки используются команды:

  • создание Проверки:

set health-check id <имя>

  • назначение протокола для Проверки:

set health-check id <имя> HTTP

  • задание интервала (в секундах) Проверки (по умолчанию – 10):

set health-check id <имя> HTTP interval <значение>

  • задание времени (в секундах) ожидания ответа на запрос (по умолчанию – 5):

set health-check id <имя> HTTP timeout <значение>

  • задание количества повторных Проверок в случае отсутствия ответа (по умолчанию – 1):

set health-check id <имя> HTTP try <значение>

  • задание необходимого количества успешных Проверок после восстановления связности (по умолчанию – 1):

set health-check id <имя> HTTP success-try <значение>

  • указание VRF для Проверки (по умолчанию – default):

set health-check id <имя> HTTP vrf <имя_VRF>

  • (опционально) выбор источника запроса Проверки (данная команда не должна выполняться, если параметру ha-monitor будет присвоено значение true):

    • либо указание IP-адреса, который будет использоваться как источник запроса Проверки:

      set health-check id <имя> HTTP source-ip <IP-адрес>

    • либо указание IP-Фонда для взаимодействия с адресом Проверки (см. подраздел IP-Фонды):

      set health-check id <имя> HTTP ipset-id <IP-Фонд>

      IP-адрес из IP-Фонда выбирается случайно. IP-Фонд источника запроса находится в приоритете со своим VRF, заданным в его настройках. Если для Проверки выбран VRF, он будет игнорироваться.

  • (опционально) указание IP-адреса назначения, если он отличается от IP-адреса, указанного в настройках Реального Сервера:

set health-check id <имя> HTTP target-ip <IP-адрес>

  • (опционально) порт назначения Проверки (по умолчанию используется порт Реального Сервера из Группы Реальных Серверов):

set health-check id <имя> HTTP target-port <порт>

  • указание метода запроса, по которому выполняется Проверка (по умолчанию – HEAD):

set health-check id <имя> HTTP method <метод_запроса>

Возможные значения:

  • GET;

  • HEAD;

  • POST;

  • OPTIONS.

  • указание пути, по которому выполняется Проверка (по умолчанию – /):

set health-check id <имя> HTTP uri <URI_сервиса>

  • указание ожидаемых кодов ответов (по умолчанию – 200, может быть задано несколько):

set health-check id <имя> HTTP status-codes <коды_ответов>

  • (опционально) выбор способа проверки ответа:

    • либо указание строки, по которой выполняется Проверка. В теле ответа проверяется наличие указанной строки:

      set health-check id <имя> HTTP response-string <строка>

    • либо указание регулярного выражения, по которому выполняется Проверка. Тело ответа проверяется на соответствие указанному регулярному выражению стандарта Perl:

      set health-check id <имя> HTTP response-regex <регулярное_выражение>

      Примеры значений регулярного выражения:

      • ^success$ – точное совпадение;

      • error.*timeout – содержит error и timeout;

      • [0-9]{3} – три цифры подряд.

  • (опционально) указание заголовка запроса, по которому выполняется Проверка:

set health-check id <имя> HTTP headers <заголовок>:<значение>
Может быть задано несколько заголовков. Команда позволяет за один раз добавить только один заголовок.

  • (опционально) указание тела запроса, по которому выполняется Проверка:

set health-check id <имя> HTTP body <строка>

  • (опционально) указание кодов ответов для перевода Реального Сервера в режим технического обслуживания:

set health-check id <имя> HTTP maintenance-codes <коды_ответов>

  • (опционально) включение или отключение инверсии результата Проверки (по умолчанию – false):

set health-check id <имя> HTTP reverse <true/false>

  • указание Профиля защищенного соединения, используемого при выполнении Проверки:

set health-check id <имя> HTTP ssl-profile-id <имя_Профиля>
Для настройки Профиля защищенного соединения HTTPS-Проверки подходит только Клиентский SSL-Профиль.

  • (опционально) включение или отключение отслеживания Проверки для готовности узла к переходу в состояние ACTIVE (по умолчанию – false):

set health-check id <имя> HTTP ha-monitor <true/false>
Подробное описание условий переключения узлов отказоустойчивой конфигурации приведено в подразделе Отказоустойчивость.

  • применение заданных настроек:

commit

  • сохранение настроек:

write

  • просмотр заданных настроек (указывается формат вывода – XML, JSON или TXT):

show configuration xml health-check id <имя>

  • просмотр выполненных команд:

show configuration cli health-check id <имя>

Пример конфигурации HTTPS-Проверки:

set health-check id https_hc
set health-check id https_hc HTTP
set health-check id https_hc HTTP interval 10
set health-check id https_hc HTTP timeout 5
set health-check id https_hc HTTP try 1
set health-check id https_hc HTTP success-try 1
set health-check id https_hc HTTP source-ip 192.0.2.1
set health-check id https_hc HTTP method POST
set health-check id https_hc HTTP uri /
set health-check id https_hc HTTP status-codes 200
set health-check id https_hc HTTP status-codes 202
set health-check id https_hc HTTP response-string
set health-check id https_hc HTTP headers Host:123
set health-check id https_hc HTTP reverse false
set health-check id https_hc HTTP ssl-profile-id client_default

Создание и настройка Пользовательской Проверки

Для создания и настройки Пользовательской Проверки используются команды:

  • создание Проверки:

set health-check id <имя>

  • задание типа Проверки:

set health-check id <имя> USER

  • задание интервала (в секундах) Проверки (по умолчанию – 10):

set health-check id <имя> USER interval <значение>

  • задание времени (в секундах) ожидания ответа на запрос (по умолчанию – 5):

set health-check id <имя> USER timeout <значение>

  • задание количества повторных Проверок в случае отсутствия ответа (по умолчанию – 1):

set health-check id <имя> USER try <значение>

  • задание необходимого количества успешных Проверок после восстановления связности (по умолчанию – 1):

set health-check id <имя> USER success-try <значение>

  • указание VRF для Проверки (по умолчанию – default):

set health-check id <имя> USER vrf <имя_VRF>

  • (опционально) выбор источника запроса Проверки (данная команда не должна выполняться, если параметру ha-monitor будет присвоено значение true):

    • либо указание IP-адреса, который будет использоваться как источник запроса Проверки:

      set health-check id <имя> USER source-ip <IP-адрес>

    • либо указание IP-Фонда для взаимодействия с адресом Проверки (см. подраздел IP-Фонды):

      set health-check id <имя> USER ipset-id <IP-Фонд>

      IP-адрес из IP-Фонда выбирается случайно. IP-Фонд источника запроса находится в приоритете со своим VRF, заданным в его настройках. Если для Проверки выбран VRF, он будет игнорироваться.

  • (опционально) указание IP-адреса назначения, если он отличается от IP-адреса, указанного в настройках Реального Сервера:

set health-check id <имя> USER target-ip <IP-адрес>

  • (опционально) указание порта назначения Проверки (по умолчанию используется порт Реального Сервера из Группы Реальных Серверов):

set health-check id <имя> USER target-port <порт>

  • указание имени файла скрипта, согласно которому будет выполнена Проверка:

set health-check id <имя> USER script <имя_файла_скрипта>

  • (опционально) включение или отключение отслеживания Проверки для готовности узла к переходу в состояние ACTIVE (по умолчанию – false):

set health-check id <имя> USER ha-monitor <true/false>
Подробное описание условий переключения узлов отказоустойчивой конфигурации приведено в подразделе Отказоустойчивость.

  • применение заданных настроек:

commit

  • сохранение настроек:

write

  • просмотр заданных настроек (указывается формат вывода – XML, JSON или TXT):

 show configuration xml health-check id <имя>

  • просмотр выполненных команд:

show configuration cli health-check id <имя>

Примеры конфигураций Пользовательских Проверок с различными скриптами представлены в таблице (см. таблицу Примеры конфигураций для Пользовательских Проверок).

Таблица 1. Примеры конфигураций для Пользовательских Проверок
Формат скрипта Конфигурация

py

Синтаксис python. Пример:

set health-check id user01
set health-check id user01 USER
set health-check id user01 USER interval 7
set health-check id user01 USER timeout 5
set health-check id user01 USER try 2
set health-check id user01 USER success-try 2
set health-check id user01 USER script httptcp.py

sh

Синтаксис bash. Пример:

set health-check id user02
set health-check id user02 USER
set health-check id user02 USER interval 5
set health-check id user02 USER timeout 2
set health-check id user02 USER try 2
set health-check id user02 USER success-try 2
set health-check id user02 USER target-ip 192.0.2.10
set health-check id user02 USER script httptcp.sh

Создание и настройка Комбинированной Проверки

Для создания и настройки Комбинированной Проверки используются команды:

  • создание Проверки:

set health-check id <имя>

  • назначение типа Проверки:

set health-check id <имя> COMBO

  • добавление базовой Проверки:

    Могут быть добавлены ранее созданные ICMP-Проверки, TCP-Проверки, HTTP-Проверки или Пользовательские Проверки.

    • назначение идентификатора базовой Проверки:

      set health-check id <имя> COMBO hc-ids <id-Проверки>

    • назначение Веса базовой Проверки (значение от 1 до 255):

      set health-check id <имя> COMBO hc-ids <id-Проверки> weight <вес_базовой_Проверки>
      Вес базовой Проверки указывает какой вклад вносит привязанная базовая Проверка в определение состояния Комбинированной Проверки. Вес базовой Проверки – параметр, определяющий насколько состояние базовой Проверки влияет на оценку состояния Реального Сервера (ONLINE или OFFLINE).

  • задание значения общего Веса Проверки:

set health-check id <имя> COMBO threshold <общий_вес>
Общий Вес Проверки – пороговое значение успеха для суммы Весов базовых Проверок. Если к Комбинированной Проверке привязано несколько базовых Проверок, их Вес сравнивается с общим Весом, указанным в настройках Комбинированной Проверки. Реальный Сервер считается ONLINE, если сумма Весов всех успешных базовых Проверок равна или превышает значение общего Веса Комбинированной Проверки.

  • применение заданных настроек:

commit

  • сохранение настроек:

write

  • просмотр заданных настроек (указывается формат вывода – XML, JSON или TXT):

show configuration xml health-check id <имя>

  • просмотр выполненных команд:

show configuration cli health-check id <имя>

Создание и настройка Проверки из WUI

Для отображения списка Проверок следует перейти «Настройки – Управление трафиком – Проверки».

По умолчанию записи представлены в табличном виде и упорядочены согласно столбцу «Имя».

Основные параметры списка приведены в таблице (см. таблицу Основные параметры списка Проверок).

Таблица 2. Основные параметры списка Проверок
Параметр Описание

«Имя»

Наименование Проверки

«Тип»

Тип Проверки.

Возможные значения:

  • «TCP»;

  • «ICMP»;

  • «HTTP»;

  • «USER»;

  • «COMBO»

«VRF»

Имя VRF

Для добавления Проверки следует перейти «Настройки – Управление трафиком – Проверки» и нажать экранную кнопку [Добавить].

Затем заполнить данные, перечисленные в столбце «Параметр» следующей таблицы (см. таблицу Данные для добавления Проверки доступности сервера).

Таблица 3. Данные для добавления Проверки доступности сервера
Параметр Описание

«Имя»

Наименование Проверки

«Тип»

Тип Проверки.

Возможные значения:

  • «TCP» – проверяет доступность узла, выполняя попытку подключения к указанному TCP-порту;

  • «ICMP» – проверяет доступность узла с помощью ICMP-запросов (ping);

  • «HTTP» – проверяет доступность и работоспособность Сервиса на основании ответов на HTTP-запросы;

  • «USER» – проверяет доступность на основании логики, определенной пользовательским скриптом;

  • «COMBO» – проверяет доступность на основании комбинации ранее созданных Проверок

«Интервал, с»

Период (в секундах) между Проверками доступности узла.

Значение по умолчанию: «10».

Параметр доступен при добавлении Проверки с типом «ICMP», «TCP», «HTTP» или «USER»

«Время ожидания ответа, с»

Время (в секундах) ожидания ответа от узла.

Значение по умолчанию: «5».

Параметр доступен при добавлении Проверки с типом «ICMP», «TCP», «HTTP» или «USER»

«Кол-во попыток, шт»

Максимальное количество попыток определения состояния узла, необходимое для признания его недоступным.

Значение по умолчанию: «1».

Параметр доступен при добавлении Проверки с типом «ICMP», «TCP», «HTTP» или «USER»

«Успешное кол-во попыток, шт»

Минимальное количество успешных попыток определения состояния узла, необходимое для признания его доступным.

Значение по умолчанию: «1».

Параметр доступен при добавлении Проверки с типом «ICMP», «TCP», «HTTP» или «USER»

«Фонд IP»

Включение или отключение возможности использования IP-Фонда в роли источника запроса Проверки.

Включение параметра позволяет указать IP-Фонд как источник запроса в поле «Фонд IP источника запроса». Выключение параметра позволяет указать IP-адрес как источник запроса в поле «IP источника запроса».

Параметр доступен при добавлении Проверки с типом «ICMP», «TCP», «HTTP» или «USER»

«IP источника запроса»

IP-адрес, с которого инициируется запрос или устанавливается соединение.

Параметр доступен при добавлении Проверки с типом «ICMP», «TCP», «HTTP» или «USER»

«Фонд IP источника запроса»

IP-Фонд для взаимодействия с адресом Проверки.

IP-адрес из IP-Фонда выбирается случайно. IP-Фонд источника запроса находится в приоритете со своим VRF, заданным в его настройках. Если для Проверки выбран VRF, он будет игнорироваться.

Параметр доступен при добавлении Проверки с типом «ICMP», «TCP», «HTTP» или «USER» с активированным параметром «Фонд IP»

«IP назначения»

IP-адрес назначения, к которому будет направлен запрос или установлено соединение.

Если сервис на указанном IP-адресе недоступен, этот адрес исключается из списка балансировки.

Параметр доступен при добавлении Проверки с типом «ICMP», «TCP», «HTTP» или «USER»

«VRF»

Выбор VRF для добавления Проверки.

Значение по умолчанию: «default».

Параметр доступен при добавлении Проверки с типом «ICMP», «TCP», «HTTP» или «USER»

«Отслеживание в HA»

Включение или отключение отслеживания Проверки для готовности узла к переходу в статус «ACTIVE». При включении данного параметра станет недоступен параметр «IP источника запроса».

Параметр доступен при добавлении Проверки с типом «TCP», «ICMP», «HTTP» или «USER»

«Порт назначения»

Порт назначения, к которому будет направлен запрос или установлено соединение.

Если служба на указанном порту недоступна, то узел будет исключен из списка балансировки.

Параметр доступен при добавлении Проверки с типом «TCP», «HTTP» или «USER»

«Скрипт проверки»

Выбор файла скрипта, согласно которому будет выполняться Проверка.

Параметр доступен при добавлении Проверки с типом «USER»

«Метод»

Метод запроса, по которому выполняется Проверка.

Возможные значения:

  • «GET»;

  • «HEAD»;

  • «POST»;

  • «OPTIONS».

Значение по умолчанию: «HEAD».

Параметр доступен при добавлении Проверки с типом «HTTP»

«URL»

Путь, по которому выполняется Проверка.

Значение по умолчанию: «/».

Параметр доступен при добавлении Проверки с типом «HTTP»

«Ожидаемые коды ответа»

Код ответа, по которому выполняется Проверка.

Для добавления кода ответа нужно нажать экранную кнопку [+] и указать код, ожидаемый в ответе на HTTP-запрос.

Значение по умолчанию: «200».

Параметр доступен при добавлении Проверки с типом «HTTP»

«Регулярное выражение»

Включение или отключение возможности использования регулярного выражения для проверки ответа.

Включение параметра позволяет проверять тело ответа на соответствие указанному регулярному выражению стандарта Perl, которое задается в поле «Регулярное выражение для проверки ответа».

Выключение параметра позволяет в теле ответа проверять наличие строки, указанной в поле «Ожидаемая строка в ответе».

Параметр доступен при добавлении Проверки с типом «HTTP»

«Ожидаемая строка в ответе»

Строка в ответе, по которой выполняется Проверка.

Параметр доступен при добавлении Проверки с типом «HTTP»

«Регулярное выражение для проверки ответа»

Регулярное выражение стандарта Perl в ответе, по которому выполняется Проверка.

Параметр доступен при добавлении Проверки с типом «HTTP» и активированным параметром «Регулярное выражение»

«Заголовки запроса»

Область добавления заголовка запроса, по которому выполняется Проверка. Для доступа к параметрам области нажать экранную кнопку [+ Добавить] и заполнить поля:

  • «Имя» – ключ заголовка HTTP-запроса;

  • «Значение» – значение, соответствующее ключу заголовка.

Над заголовком можно выполнять следующие действия:

  • добавить новый заголовок, для этого нажать экранную кнопку [+];

  • удалить текущий заголовок, для этого нажать экранную кнопку [-]

Параметр доступен при добавлении Проверки с типом «HTTP»

«Тело запроса»

Тело запроса, по которому выполняется Проверка.

Параметр доступен при добавлении Проверки с типом «HTTP»

«TLS»

Включение или отключение использования защищенного SSL-соединения.

Параметр доступен при добавлении Проверки с типом «HTTP»

«TLS профиль»

Выбор Профиля для защищенного SSL-соединения.

Параметр доступен при добавлении Проверки с типом «HTTP» и активированном параметре «TLS»

«Reverse»

Включение или отключение инверсии результата Проверки.

Параметр доступен при добавлении Проверки с типом «HTTP»

«Максимальный вес суммы проверок»

Пороговое значение успеха для суммы Весов базовых Проверок.

Параметр доступен при добавлении Проверки с типом «COMBO»

«ID проверки»

Идентификатор базовой Проверки.

Параметр доступен при добавлении Проверки с типом «COMBO»

«Вес»

Вес базовой Проверки.

Возможные значения: от 1 до 255.

Параметр доступен при добавлении Проверки с типом «COMBO»

Для копирования Проверки нужно:

Копируются все исходные параметры, кроме имени.

  • отметить ее в списке и нажать экранную кнопку [Копировать];

  • в открывшейся форме заполнить имя создаваемой Проверки. Если имя уже существует, конфигурация будет перезаписана.

Для изменения Проверки нужно:

  • либо отметить ее в списке и нажать экранную кнопку [Изменить];

  • либо нажать левой кнопкой мыши на ее имя.

Для удаления Проверки нужно:

Для удаления нескольких Проверок отметить их в списке.

  • отметить ее в списке и нажать экранную кнопку [Удалить];

  • подтвердить удаление, нажав экранную кнопку [Удалить] на запрос об удалении.

Объект health-check

Доступные команды объекта health-check приведены в таблице (см. таблицу Доступные команды объекта health-check).

Таблица 4. Доступные команды объекта health-check
Команда Описание

Создание ICMP-Проверки

set health-check id <имя> ICMP

Имя ICMP-Проверки

Настройка ICMP-Проверки

set health-check id <имя> ICMP ha-monitor <значение>

Отслеживание Проверки для готовности узла к переходу в состояние ACTIVE (по умолчанию – false)

set health-check id <имя> ICMP interval <значение>

Время (в секундах), через которое будут отправляться запросы (по умолчанию – 10)

set health-check id <имя> ICMP <параметр> <значение>

Выбор источника запроса Проверки. Данная команда не должна выполняться, если параметру ha-monitor присвоено значение true.

Для параметра может быть указано одно из выражений:

  • source-ip – IP-адрес, который будет использоваться как источник запроса Проверки;

  • ipset-id – IP-Фонд для взаимодействия с адресом Проверки. IP-адрес из IP-Фонда выбирается случайно. IP-Фонд источника запроса находится в приоритете со своим VRF, заданным в его настройках. Если для Проверки выбран VRF, он будет игнорироваться

set health-check id <имя> ICMP success-try <значение>

Количество успешных попыток, необходимых для Проверки (по умолчанию – 1)

set health-check id <имя> ICMP target-ip <значение>

IP-адрес цели, к которой будут отправляться запросы

set health-check id <имя> ICMP timeout <значение>

Время ожидания (в секундах) ответа на запрос (по умолчанию – 5)

set health-check id <имя> ICMP try <значение>

Количество повторных Проверок в случае отсутствия ответа (по умолчанию – 1)

set health-check id <имя> ICMP vrf <значение>

Имя VRF (по умолчанию – default)

Создание TCP-Проверки

set health-check id <имя> TCP

Имя TCP-Проверки. Для TCP могут устанавливаться параметры, аналогичные ICMP, а также дополнительные

Настройка TCP-Проверки

set health-check id <имя> TCP target-port <значение>

Порт, на который будет отправлен запрос

Создание HTTP-Проверки

set health-check id <имя> HTTP

Имя HTTP-Проверки. Для HTTP могут устанавливаться параметры, аналогичные TCP, а также дополнительные

Настройка HTTP-Проверки

set health-check id <имя> HTTP body <строка>

Тело запроса, по которому выполняется Проверка

set health-check id <имя> HTTP headers <значение>

Заголовок запроса, по которому выполняется Проверка.

Может быть задано несколько заголовков. Команда позволяет за один раз добавить только один заголовок

set health-check id <имя> HTTP maintenance-codes <значение>

Коды ответов для перевода Реального Сервера в режим технического обслуживания

set health-check id <имя> HTTP method <значение>

Метод запроса, по которому выполняется Проверка (по умолчанию – HEAD).

Возможные значения:

  • GET;

  • HEAD;

  • POST;

  • OPTIONS

set health-check id <имя> HTTP <параметр> <значение>

Выбор способа проверки ответа.

Для параметра может быть указано одно из выражений:

  • response-string – строка, по которой выполняется Проверка. В теле ответа проверяется наличие указанной строки;

  • response-regex – регулярное выражение, по которому выполняется Проверка. Тело ответа проверяется на соответствие указанному регулярному выражению стандарта Perl.

Примеры значений для параметра response-regex:

  • ^success$ – точное совпадение;

  • error.*timeout – содержит error и timeout;

  • [0-9]{3} – три цифры подряд

set health-check id <имя> HTTP reverse <значение>

Инверсия результата Проверки (по умолчанию – false)

set health-check id <имя> HTTP ssl-profile-id <значение>

Профиль защищенного соединения, который будет использоваться при выполнении Проверки

Для установки Профиля защищенного соединения HTTPS-Проверки подходит только Клиентский SSL-Профиль.

set health-check id <имя> HTTP status-codes <значение>

Ожидаемые коды ответов (по умолчанию – 200)

set health-check id <имя> HTTP uri <значение>

Путь, по которому выполняется Проверка (по умолчанию – /)

Создание Пользовательской Проверки

set health-check id <имя> USER

Имя Пользовательской Проверки. Для USER могут устанавливаться параметры, аналогичные TCP, а также дополнительные

Настройка Пользовательской Проверки

set health-check id <имя> USER script <значение>

Имя файла скрипта, согласно которому будет выполняться Проверка

Создание Комбинированной Проверки

set health-check id <имя> COMBO

Имя Комбинированной Проверки

Настройка Комбинированной Проверки

set health-check id <имя> COMBO hc-ids <значение>

Идентификатор базовой Проверки.

Для параметра hc-ids может устанавливаться дополнительный параметр:

  • weight – Вес базовой Проверки

set health-check id <имя> COMBO threshold <значение>

Максимальный Вес суммы Проверок
