Сеть

Общие сведения по настройке сети

Для интеграции Termidesk Connect в существующую сеть организации нужно выполнить настройку:

  • системных настроек (опционально). Описание настроек в подразделе Системные настройки;

  • VRF (опционально). Описание VRF в подразделе VRF;

  • сетевых интерфейсов. Описание сетевых интерфейсов в подразделе Сетевые интерфейсы;

  • агрегации каналов (опционально). Описание агрегации каналов в подразделе Агрегация каналов;

  • VLAN (опционально). Описание VLAN в подразделе VLAN;

  • IP-адресов. Описание IP-адресов в подразделе IP-адреса;

  • маршрутизации. Описание маршрутизации в подразделе Маршрутизация;

  • IP-Фондов (опционально). Описание IP-Фондов в подразделе IP-Фонды;

  • динамической маршрутизации (опционально). Описание динамической маршрутизации в подразделе Динамическая маршрутизация;

  • ARP (опционально). Описание ARP в подразделе Статическая запись ARP.

Системные настройки

Общие сведения о системных настройках

Настройка системных параметров выполняется одним из способов:

Настройка системных параметров TCP осуществляется через объект tcp-system-settings (см. подраздел Объект tcp-system-settings).

Настройка системных параметров из CLI

Для настройки системных параметров TCP используются команды:

  • указание поддержки TCP Fast Open, который ускоряет установку TCP-соединения (по умолчанию – ENABLED):

set tcp-system-settings tcp-fast-open <значение>

Возможные значения:

  • DISABLED – поддержка полностью отключена;

  • CLIENT-ONLY – поддержка только для исходящих соединений;

  • SERVER-ONLY – поддержка только для входящих соединений;

  • ENABLED – поддержка полностью включена.

  • указание поддержки ECN (Explicit Congestion Notification) для уведомления о перегрузке сети (по умолчанию – ENABLED):

set tcp-system-settings tcp-ecn <значение>

Возможные значения:

  • DISABLED – поддержка полностью отключена;

  • ENABLED – поддержка полностью включена;

  • INCOMMING-ONLY– поддержка обработки только ECN-метки от клиента.

  • указание алгоритма восстановления пакетов (по умолчанию – RACK):

set tcp-system-settings tcp-recovery <значение>

Возможные значения:

  • DISABLED – алгоритм отключен;

  • RACK – алгоритм с использованием временных меток;

  • STATIC-WINDOW – алгоритм с использованием статического размера TCP-окна;

  • RACK-AND-STATIC-WINDOW – комбинированный режим алгоритмов.

  • управление плавным стартом после простоя (по умолчанию – ENABLED):

set tcp-system-settings tcp-slow-start-after-idle <значение>

Возможные значения:

  • DISABLED – резкий страт;

  • ENABLED – плавный страт.

  • указание поддержки ранней повторной отправки (Early Retransmit) и TLP (Tail Loss Probe) для минимизации задержек при потере пакетов (по умолчанию – ENABLED-TLP):

set tcp-system-settings tcp-early-retrans <значение>

Возможные значения:

  • DISABLED – поддержка полностью отключена;

  • EARLY-RETRANSMIT – поддержка ранней повторной отправки;

  • EARLY-RETRANSMIT-AND-DELAY – поддержка ранней повторной отправки с задержкой;

  • ENABLED-TLP– поддержка TLP;

  • ENABLED-TLP-AND-REORDERING– поддержка TLP при изменении порядка пакетов.

  • указание начального базового размера сегмента TCP (MSS) (по умолчанию – 1024):

set tcp-system-settings tcp-base-mss <значение>

  • указание минимального размера сегмента TCP (MSS) (по умолчанию – 48):

set tcp-system-settings tcp-min-snd-mss <значение>`

  • управление режимом PLPMTUD (Packetization Layer Path MTU Discovery) для динамического определения максимального размера пакета (по умолчанию – DISABLED):

set tcp-system-settings tcp-mtu-probing <значение>

Возможные значения:

  • DISABLED – режим полностью отключен;

  • AUTO – автоматический режим;

  • ENABLED – режим включен принудительно для всех соединений.

  • указание интервала времени (в секундах), в течение которого TCP-сокет будет находиться в состоянии TIME-WAIT (значение от 1 до 60, по умолчанию – 60):

set tcp-system-settings tcp-time-wait-timeout <значение>

  • применение заданных настроек:

commit

  • сохранение настроек:

write

Для настройки асимметричной маршрутизации используются команды:

  • управление разрешением асимметричной маршрутизации (по умолчанию – false):

set system asymmetric-routing <true/false>

Возможные значения:

  • true – разрешать ассиметричную маршрутизацию;

  • false – запретить ассиметричную маршрутизацию.

  • применение заданных настроек:

commit

  • сохранение настроек:

write

Настройка системных параметров из WUI

Для отображения настроек системных параметров следует перейти «Настройки – Система – Сеть – Системные настройки».

Для включения асимметричной маршрутизации следует активировать параметр «Асимметричная маршрутизация».

Для настройки системных параметров TCP в области «TCP» следует заполнить данные, перечисленные в столбце «Параметр» следующей таблицы (см. таблицу Основные параметры настройки системных параметров TCP).

Таблица 1. Основные параметры настройки системных параметров TCP
Параметр Описание

«TCP Fast Open»

Поддержка TCP Fast Open, который ускоряет установку TCP-соединения.

Возможные значения:

  • «DISABLED» – поддержка полностью отключена;

  • «CLIENT-ONLY» – поддержка только для исходящих соединений;

  • «SERVER-ONLY» – поддержка только для входящих соединений;

  • «ENABLED» – поддержка полностью включена.

Значение по умолчанию: «ENABLED»

«ECN»

Поддержка ECN (Explicit Congestion Notification) для уведомления о перегрузке сети.

Возможные значения:

  • «DISABLED» – поддержка полностью отключена;

  • «ENABLED» – поддержка полностью включена;

  • «INCOMMING-ONLY»– поддержка обработки только ECN-метки от клиента.

Значение по умолчанию: «ENABLED»

«Алгоритм восстановления пакетов»

Задание алгоритма восстановления пакетов.

Возможные значения:

  • «DISABLED» – алгоритм отключен;

  • «RACK» – алгоритм с использованием временных меток;

  • «STATIC-WINDOW» – алгоритм с использованием статического размера TCP-окна;

  • «RACK-AND-STATIC-WINDOW» – комбинированный режим алгоритмов.

Значение по умолчанию: «RACK»

«Плавный старт после простоя»

Управление плавным стартом после простоя.

Возможные значения:

  • «DISABLED» – резкий страт;

  • «ENABLED» – плавный страт.

Значение по умолчанию: «ENABLED»

«Ранняя повторная отправка и TLP»

Поддержка ранней повторной отправки (Early Retransmit) и TLP (Tail Loss Probe) для минимизации задержек при потере пакетов.

Возможные значения:

  • «DISABLED» – поддержка полностью отключена;

  • «EARLY-RETRANSMIT» – поддержка ранней повторной отправки;

  • «EARLY-RETRANSMIT-AND-DELAY» – поддержка ранней повторной отправки с задержкой;

  • «ENABLED-TLP»– поддержка TLP;

  • «ENABLED-TLP-AND-REORDERING»– поддержка TLP при изменении порядка пакетов.

Значение по умолчанию: «ENABLED-TLP»

«Режим PLPMTUD»

Управление режимом PLPMTUD (Packetization Layer Path MTU Discovery) для динамического определения максимального размера пакета.

Возможные значения:

  • «DISABLED» – режим полностью отключен;

  • «AUTO» – автоматический режим;

  • «ENABLED» – режим включен принудительно для всех соединений.

Значение по умолчанию: «DISABLED»

«Начальный базовый размер сегмента TCP (MSS)»

Начальный базовый размер сегмента TCP (MSS).

Значение по умолчанию: «1024»

«Минимальный размер сегмента TCP (MSS)»

Минимальный размер сегмента TCP (MSS).

Значение по умолчанию: «48»

«Таймаут состояния TIME_WAIT, c»

Интервал времени (в секундах), в течение которого TCP-сокет будет находиться в состоянии TIME-WAIT.

Возможные значения: от 1 до 60.

Значение по умолчанию: «60»

Для применения параметров следует нажать экранную кнопку [Применить].

Объект tcp-system-settings

Доступные команды объекта tcp-system-settings приведены в таблице (см. таблицу Доступные команды объекта tcp-system-settings).

Таблица 2. Доступные команды объекта tcp-system-settings
Команда Описание

set tcp-system-settings tcp-base-mss <значение>

Начальный базовый размер сегмента TCP (MSS) (по умолчанию – 1024)

set tcp-system-settings tcp-early-retrans <значение>

Поддержка ранней повторной отправки (Early Retransmit) и TLP (Tail Loss Probe) для минимизации задержек при потере пакетов (по умолчанию – ENABLED-TLP).

Возможные значения:

  • DISABLED – поддержка полностью отключена;

  • EARLY-RETRANSMIT – поддержка ранней повторной отправки;

  • EARLY-RETRANSMIT-AND-DELAY – поддержка ранней повторной отправки с задержкой;

  • ENABLED-TLP– поддержка TLP;

  • ENABLED-TLP-AND-REORDERING– поддержка TLP при изменении порядка пакетов

set tcp-system-settings tcp-ecn <значение>

Поддержка ECN (Explicit Congestion Notification) для уведомления о перегрузке сети (по умолчанию – ENABLED).

Возможные значения:

  • DISABLED – поддержка полностью отключена;

  • ENABLED – поддержка полностью включена;

  • INCOMMING-ONLY– поддержка обработки только ECN-метки от клиента

set tcp-system-settings tcp-fast-open <значение>

Поддержка TCP Fast Open, который ускоряет установку TCP-соединения (по умолчанию – ENABLED).

Возможные значения:

  • DISABLED – поддержка полностью отключена;

  • CLIENT-ONLY – поддержка только для исходящих соединений;

  • SERVER-ONLY – поддержка только для входящих соединений;

  • ENABLED – поддержка полностью включена

set tcp-system-settings tcp-min-snd-mss <значение>

Минимальный размер сегмента TCP (MSS) (по умолчанию – 48)

set tcp-system-settings tcp-mtu-probing <значение>

Управление режимом PLPMTUD (Packetization Layer Path MTU Discovery) для динамического определения максимального размера пакета (по умолчанию – DISABLED).

Возможные значения:

  • DISABLED – режим полностью отключен;

  • AUTO – автоматический режим;

  • ENABLED – режим включен принудительно для всех соединений

set tcp-system-settings tcp-recovery <значение>

Алгоритм восстановления пакетов (по умолчанию – RACK).

Возможные значения:

  • DISABLED – алгоритм отключен;

  • RACK – алгоритм с использованием временных меток;

  • STATIC-WINDOW – алгоритм с использованием статического размера TCP-окна;

  • RACK-AND-STATIC-WINDOW – комбинированный режим алгоритмов

set tcp-system-settings tcp-slow-start-after-idle <значение>

Управление плавным стартом после простоя (по умолчанию – ENABLED).

Возможные значения:

  • DISABLED – резкий старт;

  • ENABLED – плавный старт

set tcp-system-settings tcp-time-wait-timeout <значение>

Интервал времени (в секундах), в течение которого TCP-сокет будет находиться в состоянии TIME-WAIT (значение от 1 до 60, по умолчанию – 60)

VRF

Общие сведения о VRF

Настройка VRF является необязательной и выполняется одним из способов:

В Termidesk Connect для VRF существует конфигурация по умолчанию default.

Настройка VRF осуществляется через объект vrf (см. подраздел Объект vrf).

Изоляция VRF

Настройка изоляции VRF позволяет разрешать взаимодействие между VRF, т.е. какой VRF с каким VRF может взаимодействовать.

Под взаимодействием VRF подразумевается возможность перенаправления запросов с Виртуального Сервера из одного VRF на Реальные Сервера в другом VRF. Схема взаимодействия VRF показана на рисунке (см. рисунок Взаимодействие VRF c настройкой изоляции VRF).

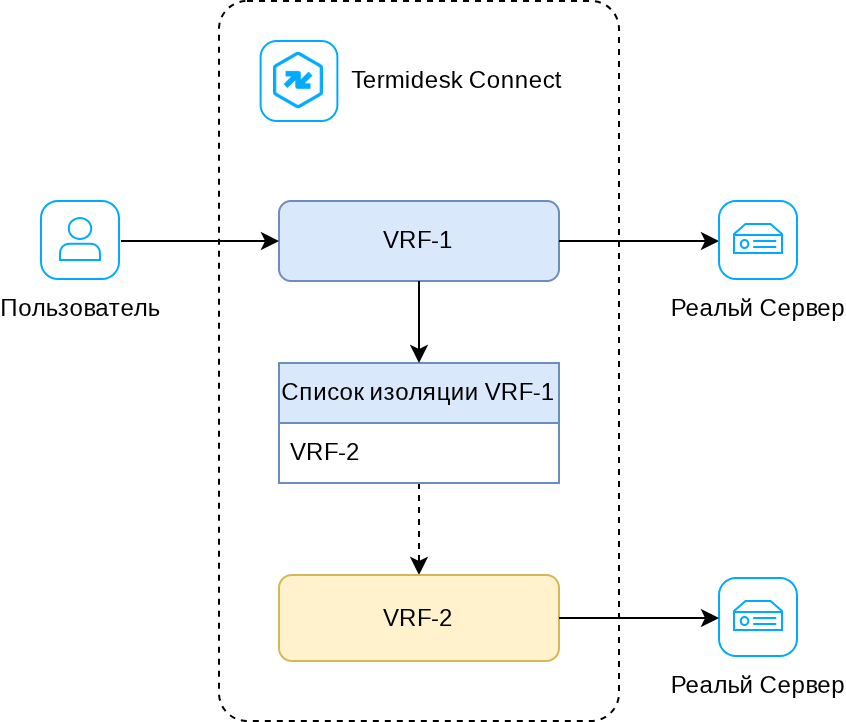

Рисунок 1. Взаимодействие VRF c настройкой изоляции VRF

Для каждого VRF настраивается изоляция - список, который говорит о том, с какими VRF может взаимодействовать текущий. Один VRF может взаимодействовать с несколькими VRF.

Пример настройки изоляции с несколькими VRF:

set vrf name VRF_1 allowed VRF_2
set vrf name VRF_1 allowed VRF_3

Данная конфигурация означает, что:

  • если Виртуальный Сервер в VRF_1, то Реальные Сервера могут находиться в VRF_1, VRF_2 и VRF_3;

  • если Реальные Сервера в VRF_4, то соединение не будет установленно.

В Termidesk Connect доступно глобальное включение изоляции VRF, которое запрещает взаимодействие VRF, не находящихся в разрешенных списках VRF. Глобальное отключение изоляции VRF разрешает любое взаимодействие между VRF. Глобальное включение или отключение изоляции VRF выполняется через параметр isolation объекта vrf.

Примеры настройки изоляции VRF

Пример 1

Условие:

  • Виртуальный Сервер для балансировки протокола TCP или HTTP в VRF_1;

  • Группа Реальных Серверов в VRF_2;

  • параметр isolation отключен.

Результат: балансировка выполняется.

Пример 2

Условие:

  • Виртуальный Сервер для балансировки протокола TCP или HTTP в VRF_1;

  • Группа Реальных Серверов в VRF_2;

  • параметр isolation включен.

Результат: балансировка не выполняется.

Пример 3

Условие:

  • Виртуальный Сервер для балансировки протокола TCP или HTTP в VRF_1;

  • Группа Реальных Серверов в VRF_2;

  • параметр isolation включен и создан список изоляции VRF:

set vrf name VRF_1 allowed VRF_2

Результат: балансировка выполняется.

Пример 4

Условие:

  • Виртуальный Сервер для балансировки протокола TCP или HTTP в VRF_1;

  • Группа Реальных Серверов в VRF_3;

  • параметр isolation включен и создан список изоляции VRF:

set vrf name VRF_1 allowed VRF_2

Результат: балансировка не выполняется.

Настройка VRF из CLI

Для создания и настройки VRF используются команды:

  • создание VRF и назначение таблицы маршрутизации:

set vrf name <имя> table-id <номер_таблицы>
Номер таблицы задает идентификатор таблицы маршрутизации, которая будет ассоциирована с этим VRF. Номер таблицы должен быть уникальным.

  • назначение допустимого VRF, с которым может взаимодействовать текущий. Используется для проверки взаимодействия между VRF, когда параметр глобальной изоляции VRF isolation включен (значение true):

set vrf name <имя> allowed <имя_VRF>

Может быть задано несколько допустимых VRF. Команда позволяет за один раз добавить только один VRF.

Подробная информация об изоляции VRF в подразделе Изоляция VRF.

  • применение заданных настроек:

commit

  • сохранение настроек:

write

  • просмотр заданных настроек (указывается формат вывода – XML, JSON или TXT):

show configuration xml vrf name <имя>

  • просмотр выполненных команд:

show configuration cli vrf name <имя>

Для настройки глобальной изоляции VRF используются команды:

  • включение или отключение глобальной изоляции VRF (по умолчанию – false):

set vrf isolation <true/false>`

Возможные значения:

  • false – отключение изоляции VRF;

  • true – включение изоляции VRF. При установлении новой сессии выполняется проверка разрешения взаимодействия между VRF, которые связанны с Виртуальным Сервером, и VRF, которые связанны с Группой Реальных Серверов. Сессия разрешается только в том случае, если переход между указанными VRF явно разрешён настройками списка допустимых VRF.

Подробная информация об изоляции VRF в подразделе Изоляция VRF.

  • применение заданных настроек:

commit

  • сохранение настроек:

write

Настройка VRF из WUI

Для отображения списка VRF следует перейти «Настройки – Система – Сеть – VRF».

По умолчанию записи представлены в табличном виде и упорядочены согласно столбцу «Имя».

Основные параметры списка приведены в таблице (см. таблицу Основные параметры списка VRF).

Таблица 3. Основные параметры списка VRF
Параметр Описание

«Имя»

Наименование VRF

«Номер таблицы VRF»

Идентификатор VRF

«Разрешённые VRF»

Список разрешенных VRF

Для добавления VRF следует перейти «Настройки – Система – Сеть – VRF» и нажать экранную кнопку [Добавить].

Затем заполнить данные, перечисленные в столбце «Параметр» следующей таблицы (см. таблицу Данные для добавления VRF).

Таблица 4. Данные для добавления VRF
Параметр Описание

«Имя»

Наименование VRF

«Номер таблицы»

Назначение идентификатора таблицы маршрутизации, которая будет ассоциирована с этим VRF

Номер таблицы должен быть уникальным.

«Разрешённые VRF» а

Список разрешенных VRF.

Для добавления VRF выбрать его из списка. Для удаления VRF нажать экранную кнопку [х]

Для копирования VRF нужно:

Копируются все исходные параметры, кроме имени.

  • отметить его в списке и нажать экранную кнопку [Копировать];

  • в открывшейся форме заполнить имя создаваемого VRF.

Для изменения VRF нужно:

  • либо отметить его в списке и нажать экранную кнопку [Изменить];

  • либо нажать левой кнопкой мыши на его имя.

Для удаления VRF нужно:

Для удаления нескольких VRF отметить их в списке.

  • отметить его в списке и нажать экранную кнопку [Удалить];

  • подтвердить удаление, нажав экранную кнопку [Удалить] на запрос об удалении.

Для включения глобальной изоляции VRF активировать параметр «Изоляция VRF». При установлении новой сессии будет выполняться проверка разрешения взаимодействия между VRF, которые связанны с Виртуальным Сервером, и VRF, которые связанны с Группой Реальных Серверов. Сессия будет разрешена только в том случае, если переход между указанными VRF явно разрешён настройками списка допустимых VRF.

Объект vrf

Доступные команды объекта vrf приведены в таблице (см. таблицу Доступные команды объекта vrf).

Таблица 5. Доступные команды объекта vrf
Команда Описание

set vrf isolation <значение>

Включение или отключение глобальной изоляции VRF (по умолчанию – false).

Возможные значения:

  • false – отключение изоляции VRF;

  • true – включение изоляции VRF. При установлении новой сессии выполняется проверка разрешения взаимодействия между VRF, которые связанны с Виртуальным Сервером, и VRF, которые связанны с Группой Реальных Серверов. Сессия разрешается только в том случае, если переход между указанными VRF явно разрешён настройками списка допустимых VRF

Создание VRF

set vrf name <имя>

Имя VRF

Настройка VRF

set vrf name <имя> allowed <имя_VRF>

Назначение допустимого VRF, с которым может взаимодействовать текущий. Используется для проверки взаимодействия между VRF, когда параметр глобальной изоляции VRF isolation включен (значение true).

Может быть задано несколько допустимых VRF. Команда позволяет за один раз добавить только один VRF

set vrf name <имя> table-id <номер таблицы>

Назначение идентификатора таблицы маршрутизации, которая будет ассоциирована с этим VRF

Номер таблицы должен быть уникальным.

Сетевые интерфейсы

Общие сведения о сетевых интерфейсах

Настройка сетевых интерфейсов является обязательной и выполняется одним из способов:

Имя сетевого интерфейса определяется автоматически после загрузки Termidesk Connect. MAC-адрес также будет назначен автоматически.

Настройка сетевых интерфейсов осуществляется через объект ethernet (см. подраздел Объект ethernet).

Объект interfaces удален, начиная с Termidesk Connect версии 1.1.

Настройка сетевых интерфейсов из CLI

Для настройки сетевых интерфейсов используются команды:

  • (опционально) назначение VRF сетевому интерфейсу (по умолчанию – default):

set ethernet name <имя> vrf <имя_VRF>

  • (опционально) назначение DDoS-Профиля сетевому интерфейсу:

set ethernet name <имя> ddos-profile-id <DDoS-Профиль>

  • (опционально) привязка сетевого интерфейса к агрегированному каналу:

set ethernet name <имя> agg <имя_агрегированного_интерфейса>

  • (опционально) назначение списка контроля доступа сетевому интерфейсу:

set ethernet name <имя> acl-id <имя_списка>

  • (опционально) задание MTU (значение от 0 до 9216, по умолчанию – 1500):

set ethernet name <имя> mtu <значение>

  • (опционально) включение или отключение сетевого интерфейса (по умолчанию – ENABLED):

set ethernet name <имя> state <ENABLED/DISABLED>

  • (опционально) включение или отключение отслеживания состояния интерфейса для готовности узла к переходу в состояние ACTIVE (по умолчанию – false):

set ethernet name <имя> USER ha-monitor <true/false>
Подробное описание условий переключения узлов отказоустойчивой конфигурации приведено в подразделе Отказоустойчивость.

  • применение заданных настроек:

commit

  • сохранение настроек:

write

  • просмотр заданных настроек (указывается формат вывода – XML, JSON или TXT):

show configuration xml ethernet name <имя>

  • просмотр выполненных команд:

show configuration cli ethernet name <имя>

Настройка сетевых интерфейсов из WUI

Для отображения списка сетевых интерфейсов следует перейти «Настройки – Система – Сеть – Интерфейсы».

По умолчанию записи представлены в табличном виде и упорядочены согласно столбцу «Имя».

Основные параметры списка приведены в таблице (см. таблицу Основные параметры списка сетевых интерфейсов).

Таблица 6. Основные параметры списка сетевых интерфейсов
Параметр Описание

«Имя»

Наименование сетевого интерфейса

«VRF»

Наименование VRF, назначенный сетевому интерфейсу

«Агрегированный интерфейс»

Наименование агрегированного интерфейса, к которому привязан сетевой интерфейс

«MAC-адрес»

MAC-адрес сетевого интерфейса

«ACL»

Список контроля доступа, назначенный сетевому интерфейсу

«DDoS Профиль»

DDoS-Профиль, назначенный сетевому интерфейсу

«Административный статус»

Статус сетевого интерфейса:

  • «Включен»;

  • «Выключен»

Над сетевым интерфейсом можно выполнять следующие действия:

  • включить, для этого выбрать нужные интерфейсы в списке и нажать экранную кнопку [Включить];

  • выключить, для этого выбрать нужные интерфейсы в списке и нажать экранную кнопку [Выключить].

Для изменения сетевого интерфейса следует выбрать интерфейс и нажать экранную кнопу [Изменить] либо нажать левой кнопкой мыши на его имя.

Данные, доступные для изменения, перечислены в столбце «Параметр» следующей таблицы (см. таблицу Данные для изменения сетевого интерфейса).

Таблица 7. Данные для изменения сетевого интерфейса
Параметр Описание

«Имя»

Наименование сетевого интерфейса

«VRF»

Выбор VRF, который будет назначен сетевому интерфейсу

«Агрегированный интерфейс»

Выбор агрегированного интерфейса, к которому будет привязан сетевой интерфейс

«ACL»

Выбор списка контроля доступа, который будет назначен сетевому интерфейсу

«DDoS Профиль»

Выбор DDoS-Профиля, который будет назначен сетевому интерфейсу

«MTU»

MTU для интерфейса

«Состояние»

Включение или отключение сетевого интерфейса

«Отслеживание в HA»

Включение или отключение отслеживания состояния интерфейса для готовности узла к переходу в статус «ACTIVE»

Объект ethernet

Доступные команды объекта ethernet приведены в таблице (см. таблицу Доступные команды объекта ethernet).

Таблица 8. Доступные команды объекта ethernet
Команда Описание

set ethernet name <имя> acl-id <имя_списка>

Назначение списка контроля доступа сетевому интерфейсу

set ethernet name <имя> agg <имя_агрегированного_интерфейса>

Привязка интерфейса к агрегированному каналу

set ethernet name <имя> ddos-profile-id <имя_DDoS-Профиля>

Назначение DDoS-Профиля сетевому интерфейсу

set ethernet name <имя> vrf <имя_vrf>

Назначение VRF сетевому интерфейсу (по умолчанию – default)

set ethernet name <имя> mtu <значение>

Задание параметра MTU (значение от 0 до 9216, по умолчанию – 1500)

set ethernet name <имя> state <ENABLED/DISABLED>

Включение или отключение сетевого интерфейса (по умолчанию – ENABLED)

set ethernet name <имя> ha-monitor <true/false>

Включение или отключение отслеживания состояния интерфейса для готовности узла к переходу в состояние ACTIVE (по умолчанию – false)

Агрегация каналов

Общие сведения об агрегации каналов

Агрегированный канал объединяет несколько физических сетевых интерфейсов в один логический LAG-интерфейс, что позволяет повысить пропускную способность сетевого соединения и обеспечить его отказоустойчивость.

Termidesk Connect поддерживает протокол LACP, описанный в стандарте IEEE 802.3ad, для настройки LAG-интерфейсов.

Настройка агрегации каналов является необязательной и выполняется одним из способов:

Настройка агрегации каналов осуществляется через объект aggregation (см. подраздел Объект aggregation).

Настройка агрегации каналов из CLI

Для настройки агрегации каналов используются команды:

  • создание LAG-интерфейса:

set aggregation name <имя>

  • назначение типа LAG-интерфейса:

Не допускается изменение типа для уже созданного и настроенного интерфейса.

Для использования типа LACP он должен поддерживаться сетевым коммутатором.


set aggregation name <имя> type <тип>

Возможные значения:

  • LACP – будет использоваться протокол LACP. После того как агрегированный канал сформирован, за поддержание статуса канала отвечает LACP;

  • Active-backup – будет использоваться только активный интерфейс из объединенных. При отказе активного интерфейса выполняется автоматическое переключение на резервный интерфейс.

  • (опционально, если задан тип LACP) назначение режима работы LAG-интерфейса (по умолчанию –slow):

set aggregation name <имя> lacp-rate <режим>

Возможные значения:

  • fast – режим работы, при котором частота отправки LACPDU-пакетов составляет один раз в секунду для более быстрого обнаружения изменений в сети;

  • slow – режим работы, при котором частота отправки LACPDU-пакетов составляет один раз в 30 секунд.

  • (опционально, если задан тип Active-backup) назначение частоты (в миллисекундах) мониторинга MII (Media Independent Interface) (по умолчанию – 100):

set aggregation name <имя> miimon <значение>

  • (опционально) назначение VRF для LAG-интерфейса (по умолчанию – default):

set aggregation name <имя> vrf <имя_VRF>

  • применение заданных настроек:

commit

  • сохранение настроек:

write

  • просмотр заданных настроек (указывается формат вывода – XML, JSON или TXT):

show configuration xml aggregation name <имя>

  • просмотр выполненных команд:

show configuration cli aggregation name <имя>
После настройки LAG-интерфейса требуется назначить его физическим сетевым интерфейсам (см. настройку интерфейсов в подразделе Сетевые интерфейсы. Также может потребоваться настройка VLAN (см. настройку VLAN в подразделе VLAN).

Настройка агрегации каналов из WUI

Для отображения списка агрегированных интерфейсов следует перейти «Настройки – Система – Сеть – Агрегация каналов».

По умолчанию записи представлены в табличном виде и упорядочены согласно столбцу «Имя».

Основные параметры списка приведены в таблице (см. таблицу Основные параметры списка агрегированных интерфейсов).

Таблица 9. Основные параметры списка агрегированных интерфейсов
Параметр Описание

«Имя»

Наименование агрегированного интерфейса

«VRF»

Наименование VRF, который назначен агрегированному интерфейсу

Для добавления агрегированного интерфейса следует перейти «Настройки – Система – Сеть – Агрегация каналов» и нажать экранную кнопу [Добавить].

Затем заполнить данные, перечисленные в столбце «Параметр» следующей таблицы (см. таблицу Данные для добавления агрегированного интерфейса).

Таблица 10. Данные для добавления агрегированного интерфейса
Параметр Описание

«Имя»

Наименование агрегированного интерфейса

«Тип»

Назначение типа агрегированного интерфейса.

Возможные значения:

  • «LACP» – будет использоваться протокол LACP. После того как агрегированный канал сформирован, за поддержание статуса канала отвечает LACP;

  • «Active-backup» – будет использоваться только активный интерфейс из объединенных. При отказе активного интерфейса выполняется автоматическое переключение на резервный интерфейс

«LACP»

Назначение режима работы агрегированного интерфейса.

Не допускается изменение типа для уже созданного и настроенного интерфейса. Для использования типа LACP он должен поддерживаться сетевым коммутатором.

Возможные значения:

  • «fast» – режим работы, при котором частота отправки LACPDU-пакетов составляет один раз в секунду для более быстрого обнаружения изменений в сети;

  • «slow» – режим работы, при котором частота отправки LACPDU-пакетов составляет один раз в 30 секунд.

Значение по умолчанию: «slow».

Параметр доступен при добавлении агрегированного интерфейса с типом «LACP»

«Интервал мониторинга Active Backup»

Назначение частоты (в миллисекундах) мониторинга MII (Media Independent Interface).

Значение по умолчанию: «100».

Параметр доступен при добавлении агрегированного интерфейса с типом «Active-backup»

«VRF»

Выбор VRF, который будет назначен агрегированному интерфейсу.

Значение по умолчанию: «default»

Для копирования агрегированного интерфейса нужно:

Копируются все исходные параметры, кроме имени.

  • отметить его в списке и нажать экранную кнопку [Копировать];

  • в открывшейся форме заполнить имя создаваемого агрегированного интерфейса.

Для изменения агрегированного интерфейса нужно:

  • либо отметить его в списке и нажать экранную кнопку [Изменить];

  • либо нажать левой кнопкой мыши на его имя.

Для удаления агрегированного интерфейса нужно:

Для удаления нескольких агрегированных интерфейсов отметить их в списке.

  • отметить его в списке и нажать экранную кнопку [Удалить];

  • подтвердить удаление, нажав экранную кнопку [Удалить] на запрос об удалении.

Объект aggregation

Доступные команды объекта aggregation приведены в таблице (см. таблицу Доступные команды объекта aggregation).

Таблица 11. Доступные команды объекта aggregation
Команда Описание

Создание LAG-интерфейса

set aggregation name <имя>

Имя LAG-интерфейса

Настройка LAG-интерфейса

set aggregation name <имя> type <тип>

Назначение типа LAG-интерфейсу.

Не допускается изменение типа для уже созданного и настроенного интерфейса.

Для использования типа LACP он должен поддерживаться сетевым коммутатором.

Возможные значения:

  • LACP – будет использоваться протокол LACP. После того как агрегированный канал сформирован, за поддержание статуса канала отвечает LACP;

  • Active-backup – будет использоваться только активный интерфейс из объединенных. При отказе активного интерфейса выполняется автоматическое переключение на резервный интерфейс

set aggregation name <имя> lacp-rate <режим>

Назначение режима работы LAG-интерфейса (по умолчанию – slow).

Возможные значения:

  • fast – режим работы, при котором частота отправки LACPDU-пакетов составляет один раз в секунду для более быстрого обнаружения изменений в сети;

  • slow – режим работы, при котором частота отправки LACPDU-пакетов составляет один раз в 30 секунд

set aggregation name <имя> miimon <значение>

Назначение частоты (в миллисекундах) мониторинга MII (Media Independent Interface) (по умолчанию – 100)

set aggregation name <имя> vrf <имя_VRF>

Назначение VRF для LAG-интерфейса (по умолчанию – default)

VLAN

Общие сведения о VLAN

Настройка VLAN является необязательной и выполняется одним из способов:

Настройка VLAN осуществляется через объект vlan (см. подраздел Объект vlan).

Настройка VLAN из CLI

Для создания и настройки VLAN используются команды:

  • создание VLAN и назначение ему идентификатора:

set vlan name <имя> vlan-id <идентификатор>

  • назначение VLAN сетевому интерфейсу:

set vlan name <имя> if-ethernet <имя_интерфейса>
Сетевые интерфейсы определяются автоматически при загрузке Termidesk Connect.

  • (опционально) назначение VRF для VLAN (по умолчанию – default):

set vlan name <имя> vrf <имя_VRF>

  • (опционально, если используется отказоустойчивая конфигурация) задание типа синхронизации:

set vlan name <имя> ha-type <значение>

Возможные значения:

  • LOCAL – VLAN используется в локальной конфигурации, не синхронизируется для отказоустойчивой конфигурации;

  • SHARED – VLAN синхронизируется для отказоустойчивой конфигурации.

  • (опционально) назначение VLAN агрегированному интерфейсу (см. подраздел Агрегация каналов):

set vlan name <имя> if-aggregation <имя_агрегированного_интерфейса>

  • применение заданных настроек:

commit

  • сохранение настроек:

write

  • просмотр заданных настроек (указывается формат вывода – XML, JSON или TXT):

show configuration xml vlan name <имя>

  • просмотр выполненных команд:

show configuration cli vlan name <имя>

Настройка VLAN из WUI

Для отображения списка VLAN следует перейти «Настройки – Система – Сеть – VLAN».

По умолчанию записи представлены в табличном виде и упорядочены согласно столбцу «Имя».

Основные параметры списка приведены в таблице (см. таблицу Основные параметры списка VLAN).

Таблица 12. Основные параметры списка VLAN
Параметр Описание

«Имя»

Наименование VLAN

«ID»

Идентификатор VLAN

«Физический интерфейс»

Наименование физического сетевого интерфейса,которому назначен VLAN

«Агрегированный интерфейс»

Наименование агрегированного интерфейса (логического), которому назначен VLAN

«VRF»

Наименование VRF, которому назначен VLAN

«Тип HA»

Режим синхронизации VLAN в отказоустойчивой конфигурации. Возможные значения:

  • «Локальный» – локальный VLAN;

  • «Общий» – VLAN используется в отказоустойчивой конфигурации

Для добавления VLAN следует перейти «Настройки – Система – Сеть – VLAN» и нажать экранную кнопку [Добавить].

Затем заполнить данные, перечисленные в столбце «Параметр» следующей таблицы (см. таблицу Данные для добавления VLAN).

Таблица 13. Данные для добавления VLAN
Параметр Описание

«Имя»

Наименование VLAN

«ID»

Идентификатор VLAN

«Физический интерфейс»

Выбор физического сетевого интерфейса, которому будет назначен VLAN

«Агрегированный интерфейс»

Выбор агрегированного интерфейса (логического), которому будет назначен VLAN

«Локальный»

Определяет режим использования VLAN в отказоустойчивой конфигурации.

При включении параметра используется только локальная конфигурация. Отключение параметра позволяет синхронизировать конфигурацию между устройствами

«VRF»

Выбор VRF, которой будет назначен VLAN.

Значение по умолчанию: «default»

Для копирования VLAN нужно:

Копируются все исходные параметры, кроме имени.

  • отметить его в списке и нажать экранную кнопку [Копировать];

  • в открывшейся форме заполнить имя создаваемого VLAN.

Для изменения VLAN нужно:

  • либо отметить его в списке и нажать экранную кнопку [Изменить];

  • либо нажать левой кнопкой мыши на его имя.

Для удаления VLAN нужно:

Для удаления нескольких VLAN отметить их в списке.

  • отметить его в списке и нажать экранную кнопку [Удалить];

  • подтвердить удаление, нажав экранную кнопку [Удалить] на запрос об удалении.

Объект vlan

Доступные команды объекта vlan приведены в таблице (см. таблицу Доступные команды объекта vlan).

Таблица 14. Доступные команды объекта vlan
Команда Описание

Создание VLAN

set vlan name <имя>

Имя VLAN

Настройка VLAN

set vlan name <имя> vlan-id <идентификатор>

Назначение идентификатора VLAN

set vlan name <имя> if-ethernet <имя интерфейса>

Назначение VLAN сетевому интерфейсу (физическому)

set vlan name <имя> if-aggregation <имя_агрегированного_интерфейса>

Назначение VLAN агрегированному интерфейсу (логическому)

set vlan name <имя> vrf <имя_VRF>

Назначение VRF для VLAN (по умолчанию – default)

set vlan name <имя> ha-type <тип>

Назначение режима использования VLAN при отказоустойчивой конфигурации, где <тип> может быть:

  • LOCAL – VLAN используется в локальной конфигурации, не синхронизируется для отказоустойчивой конфигурации;

  • SHARED – VLAN синхронизируется для отказоустойчивой конфигурации

IP-адреса

Общие сведения об IP-адресах

Настройка IP-адресов является обязательной и выполняется одним из способов:

Настройка IP-адресов осуществляется через объект ip (см. подраздел Объект ip).

Настройка IP-адресов из CLI

Для добавления и настройки IP-адресов используются команды:

  • добавление IP-адреса в формате CIDR:

set ip address <IP-адрес> <длина_префикса>

Пример команды:

set ip address 172.16.0.1 /16

  • назначение сетевого интерфейса для добавленного IP-адреса:

set ip address <IP-адрес> <длина_префикса> if-ethernet <имя_интерфейса>

Сетевые интерфейсы определяются автоматически при загрузке Termidesk Connect.

Пример команды:

set ip address 172.16.0.1 /16 if-ethernet eth0

  • или назначение VLAN для добавленного IP-адреса:

set ip address <IP-адрес> <длина_префикса> if-vlan <имя_VLAN>
VLAN должен быть предварительно создан (см. подраздел VLAN).

  • (опционально, если используется отказоустойчивая конфигурация) задание типа синхронизации:

set ip address 172.16.0.1 /16 ha-type <значение>

Возможные значения:

  • LOCAL – IP-адрес используется в локальной конфигурации, не синхронизируется для отказоустойчивой конфигурации;

  • SHARED – IP-адрес для отказоустойчивой конфигурации.

  • применение заданных настроек:

commit

  • сохранение настроек:

write

  • просмотр заданных настроек (указывается формат вывода – XML, JSON или TXT):

show configuration xml ip

  • просмотр выполненных команд:

show configuration cli ip

Настройка IP-адресов из WUI

Для отображения списка IP-адресов следует перейти «Настройки – Система – Сеть – IP».

По умолчанию записи представлены в табличном виде и упорядочены согласно столбцу «Адрес».

Основные параметры списка приведены в таблице (см. таблицу Основные параметры списка IP-адресов).

Таблица 15. Основные параметры списка IP-адресов
Параметр Описание

«Адрес»

IP-адрес, который назначен интерфейсу

«Префикс»

Размер подсети в формате CIDR

«Интерфейс»

Сетевой интерфейс, которому назначен IP-адрес

«Тип HA»

Режим синхронизации IP-адреса в отказоустойчивой конфигурации.

Возможные значения:

  • «Локальный» – локальный IP-адрес;

  • «Общий» – IP-адрес используется в отказоустойчивой конфигурации

Для добавления IP-адреса следует перейти «Настройки – Система – Сеть – IP» и нажать экранную кнопку [Добавить].

Затем заполнить данные, перечисленные в столбце «Параметр» следующей таблицы (см. таблицу Данные для добавления IP-адреса).

Таблица 16. Данные для добавления IP-адреса
Параметр Описание

«Адрес»

IP-адрес, который будет назначен интерфейсу

«Префикс»

Размер подсети в формате CIDR

«Интерфейс»

Выбор сетевого интерфейса, которому будет назначенIP-адрес.

Доступные типы сетевых интерфейсов: «VLAN» или «Ethernet»

«Локальный»

Определяет режим использования IP-адреса в отказоустойчивой конфигурации.

При включении параметра используется только локальная конфигурация. Отключение параметра позволяет синхронизировать конфигурацию между устройствами

Для копирования IP-адреса нужно:

Копируются все исходные параметры, кроме сетевого адреса с префиксом.

  • отметить его в списке и нажать экранную кнопку [Копировать];

  • в открывшейся форме заполнить адрес и префикс создаваемого IP-адреса.

Для изменения IP-адреса нужно:

  • либо отметить его в списке и нажать экранную кнопку [Изменить];

  • либо нажать левой кнопкой мыши на его адрес.

Для удаления IP-адреса нужно:

Для удаления нескольких IP-адресов отметить их в списке.

  • отметить его в списке и нажать экранную кнопку [Удалить];

  • подтвердить удаление, нажав экранную кнопку [Удалить] на запрос об удалении.

Объект ip

Доступные команды объекта ip приведены в таблице (см. таблицу Доступные команды объекта ip).

Таблица 17. Доступные команды объекта ip
Команда Описание

set ip address <IP-адрес> <длина_префикса>

Добавление IP-адреса в формате CIDR

set ip address <IP-адрес> <длина_префикса> if-ethernet <имя_интерфейса>

Назначение IP-адреса существующему сетевому интерфейсу

set ip address <IP-адрес> <длина_префикса> ha-type <тип>

Назначение режима использования IP-адреса при отказоустойчивой конфигурации, где <тип> может быть:

  • LOCAL – IP-адрес используется в локальной конфигурации, не синхронизируется для отказоустойчивой конфигурации;

  • SHARED – IP-адрес синхронизируется для отказоустойчивой конфигурации

set ip address <IP-адрес> <длина_префикса> if-vlan <имя>

Назначение IP-адреса существующему интерфейсу VLAN

set ip route <имя_VRF> <сеть><длина_префикса> <IP-адрес шлюза>

Создание маршрута.

По умолчанию существует VRF default – создание маршрута по умолчанию

set ip route <имя_VRF> <сеть><длина_префикса> <IP-адрес_шлюза> ha-type <тип>

Назначение режима использования IP-адреса при отказоустойчивой конфигурации, где <тип> может быть:

  • LOCAL – маршрут используется в локальной конфигурации, не синхронизируется для отказоустойчивой конфигурации;

  • SHARED – маршрут синхронизируется для отказоустойчивой конфигурации

Маршрутизация

Общие сведения о маршрутизации

Настройка маршрутизации является обязательной и выполняется одним из способов:

Настройка маршрутизации осуществляется через объект ip (см. подраздел Объект ip).

Настройка маршрутизации из CLI

Для добавления и настройки маршрута используются команды:

  • добавление маршрута с указанием IP-адреса в формате CIDR:

set ip route <имя_VRF> <IP-адрес><длина_префикса> <IP-адрес_шлюза>

Пример команды:

set ip route namevrf 0.0.0.0/8 172.16.0.1

  • (опционально, если используется отказоустойчивая конфигурация) задание типа синхронизации:

set ip route <имя_VRF> <IP-адрес><длина_префикса> <IP-адрес_шлюза> ha-type <значение>

Возможные значения:

  • LOCAL – маршрут используется в локальной конфигурации, не синхронизируется для отказоустойчивой конфигурации;

  • SHARED – маршрут синхронизируется для отказоустойчивой конфигурации.

  • применение заданных настроек:

commit

  • сохранение настроек:

write

  • просмотр заданных настроек (указывается формат вывода – XML, JSON или TXT):

show configuration xml ip

  • просмотр выполненных команд:

show configuration cli ip

Настройка маршрутизации из WUI

Для отображения списка параметров маршрутизации следует перейти «Настройки – Система – Сеть – Маршруты».

По умолчанию записи представлены в табличном виде и упорядочены согласно столбцу «Сеть».

Основные параметры списка приведены в таблице (см. таблицу Основные параметры списка параметров маршрутизации).

Таблица 18. Основные параметры списка параметров маршрутизации
Параметр Описание

«Сеть»

Адрес и маска сети назначения в формате CIDR

«Адрес шлюза»

IP-адрес шлюза, через который будет выполнена маршрутизация

«VRF»

Наименование VRF, назначенного маршруту

«Тип HA»

Режим маршрута в отказоустойчивой конфигурации. Возможные значения:

  • «Локальный» – локальный маршрут;

  • «Общий» – маршрут используется в отказоустойчивой конфигурации

Для добавления маршрута следует перейти «Настройки – Система – Сеть – Маршруты» и нажать экранную кнопку [Добавить].

Затем заполнить данные, перечисленные в столбце «Параметр» следующей таблицы (см. таблицу Данные для добавления параметров маршрутизации).

Таблица 19. Данные для добавления параметров маршрутизации
Параметр Описание

«Префикс»

Адрес и маска сети назначения в формате CIDR

«Адрес шлюза»

IP-адрес шлюза, через который будет выполнена маршрутизация

«VRF»

Выбор VRF для добавления маршрута.

Значение по умолчанию: «default»

«Локальный»

Определяет режим использования маршрута в отказоустойчивой конфигурации.

При включении параметра используется только локальная конфигурация. Отключение параметра позволяет синхронизировать конфигурацию между устройствами

Для копирования маршрута нужно:

Копируются все исходные параметры, кроме сетевого адреса (префикса).

  • отметить его в списке и нажать экранную кнопку [Копировать];

  • в открывшейся форме заполнить сетевой адрес (префикс) создаваемого маршрута.

Для изменения маршрута нужно:

  • либо отметить его в списке и нажать экранную кнопку [Изменить];

  • либо нажать левой кнопкой мыши на его сетевой адрес.

Для удаления маршрута нужно:

Для удаления нескольких маршрутов отметить их в списке.

  • отметить его в списке и нажать экранную кнопку [Удалить];

  • подтвердить удаление, нажав экранную кнопку [Удалить] на запрос об удалении.

IP-Фонды

Общие сведения об IP-Фондах

IP-Фонд – это группа IP-адресов, которые может использовать Termidesk Connect для взаимодействия с Реальными Серверами. Настройка IP-Фонда необходима для:

  • определения перечня IP-адресов, с которых Termidesk Connect будет подключаться к Реальным Серверам;

  • снятия существующих сетевых ограничений по количеству открытых TCP-сессий со стороны Termidesk Connect к Реальным Серверам.

Добавление IP-Фондов в общем случае помогает решить ситуацию, когда количество TCP-сессий, открываемых между Termidesk Connect (работающим в режиме Full Proxy) и Реальными Серверами, ограничивается максимально возможным их количеством (65 536) для одного IP-адреса.

Настройка IP-Фондов является необязательной и выполняется одним из способов:

Настройка IP-Фондов осуществляется через объект ipset (см. подраздел Объект ipset).

Настройка IP-Фондов из CLI

Для создания и настройки IP-Фондов используются команды:

  • создание IP-Фонда:

set ipset id <имя>

  • добавление IP-адреса в IP-Фонд:

set ipset id <имя> ips <IP-адрес>

IP-адрес может быть любым: он необязательно должен быть из списка тех, что уже существуют для физических сетевых интерфейсов.

Для одного IP-Фонда может быть задано несколько IP-адресов. Команда позволяет за один раз добавить только один IP-адрес.

  • добавление VRF в IP-Фонд (по умолчанию – default):

set ipset id <имя> vrf <имя_VRF>

  • (опционально) включение или отключение анонсирования маршрутов из IP-Фонда по протоколу BGP (по умолчанию – false):

set ipset id <имя> announce-bgp <true/false>

  • применение заданных настроек:

commit

  • сохранение настроек:

write

  • просмотр заданных настроек IP-Фонда (указывается формат вывода – XML, JSON или TXT):

show configuration xml ipset id <имя>

  • просмотр заданных настроек IP-адреса в IP-Фонде (указывается формат вывода – XML, JSON или TXT):

show configuration xml ipset id <имя> ips <IP-адрес>

  • просмотр выполненных команд:

show configuration cli ipset id <имя>

Настройка IP-Фондов из WUI

Для отображения списка IP-Фондов следует перейти «Настройки – Система – Сеть – Фонды IP».

По умолчанию записи представлены в табличном виде и упорядочены согласно столбцу «Имя».

Основные параметры списка приведены в таблице (см. таблицу Основные параметры списка IP-Фондов).

Таблица 20. Основные параметры списка IP-Фондов
Параметр Описание

«ID»

Наименование IP-Фонда

«VRF»

Имя VRF

Для добавления IP-Фонда следует перейти «Настройки – Система – Сеть – Фонды IP» и нажать экранную кнопку [Добавить].

Затем заполнить данные, перечисленные в столбце «Параметр» следующей таблицы (см. таблицу Данные для добавления IP-Фонда).

Таблица 21. Данные для добавления IP-Фонда
Параметр Описание

«ID»

Наименование IP-Фонда

«VRF»

VRF для добавления списка IP-адресов.

Значение по умолчанию: «default»

«Announce BGP»

Включение или отключение анонсирования маршрутов из IP-Фонда по протоколу BGP

«Список IP адресов»

Список IP-адресов, которым будет разрешено устанавливать соединение с Реальным Сервером.

Над списком IP-адресов можно выполнять следующие действия:

  • добавить, для этого нажать экранную кнопку [+ Добавить] и указать соответствующий IP-адрес в открывшемся поле;

  • удалить, для этого нажать экранную кнопку [-] в строке с IP-адресом в списке

Для копирования IP-Фонда нужно:

Копируются все исходные параметры, кроме ID.

  • отметить его в списке и нажать экранную кнопку [Копировать];

  • в открывшейся форме заполнить ID создаваемого IP-Фонда.

Для изменения IP-Фонда нужно:

  • либо отметить его в списке и нажать экранную кнопку [Изменить];

  • либо нажать левой кнопкой мыши на его ID.

Для удаления IP-Фонда нужно:

Для удаления нескольких IP-Фондов отметить их в списке.

  • отметить его в списке и нажать экранную кнопку [Удалить];

  • подтвердить удаление, нажав экранную кнопку [Удалить] на запрос об удалении.

Объект ipset

Доступные команды объекта ipset приведены в таблице (см. таблицу Доступные команды объекта ipset).

Таблица 22. Доступные команды объекта ipset
Команда Описание

Создание IP-Фонда

set ipset id <имя>

Имя IP-Фонда с IP-адресами

Имя создаваемого объекта не должно содержать дефисов, нижнее подчеркивание использовать разрешено.

Настройка IP-Фонда

set ipset id <имя> announce-bgp <значение>

Включение или отключение анонсирования маршрутов из IP-Фонда по протоколу BGP (по умолчанию – false)

set ipset id <имя> ips <IP-адрес>

Добавление IP-адресов в IP-Фонд. Команда позволяет за один раз добавить только один IP-адрес

set ipset id <имя> vrf <имя_VRF>

Добавление VRF в IP-Фонд (по умолчанию – default)

Динамическая маршрутизация

Общие сведения о динамической маршрутизации

Termidesk Connect поддерживает управление динамической маршрутизацией с использованием ПО Free Range Routing (FRR) – набора служб маршрутизации с поддержкой протоколов BGP, OSPF и других.

Настройка динамической маршрутизации является необязательной и выполняется из интерфейса VTYSH (см. подраздел Общие сведения по работе с VTYSH).

Настройка динамической маршрутизации из VTYSH

Для настройки динамической маршрутизации:

  • перейти в интерфейс VTYSH, последовательно выполнив:

bash
sudo vtysh

  • перейти в режим настройки:

configure terminal

  • выполнить требуемые настройки динамической маршрутизации;

Ручное изменение маршрутов недопустимо: состояние службы frr не отслеживается автоматические, поэтому при ручном изменении какого-либо из маршрутов поведение станет неопределенным.

Для работы анонсирования маршрута (RHI) для определенного VRF нужно:

  • выполнить настройку маршрутизатора BGP:

router bgp <номер_системы> vrf <имя_VRF>

где:

<номер_системы> – числовой идентификатор автономной системы (AS Number, ASN) – группы сетей, использующих BGP и находящихся под единым административным управлением. Часто ASN – это идентификатор сети провайдера;

<имя_VRF> – имя VRF;

  • при настройке eBGB нужно:

    • либо настроить политики протокола;

    • либо выполнить (до ввода команды должна быть выполнена настройка маршрутизатора BGP):

no bgp ebgp-requires-policy

При работе RHI в конфигурацию добавятся строки следующего вида, которые не следует менять вручную:

network <виртуальный_IP-адрес>/32

  • после настройки последовательно выйти из режима конфигурирования config-router:

exit
exit

  • убедиться, что отображена строка приглашения termidesk-connect-dr#;

  • записать изменения:

write

  • убедиться в правильности настройки:

show running-config

  • из termidesk-connect-dr# перейти в стандартный интерфейс командной строки Linux Shell:

exit

  • перезапустить службу frr:

sudo systemctl restart frr

Пример настройки минимальной конфигурации для динамической маршрутизации

Пример настройки минимальной конфигурации:

  • перейти в интерфейс VTYSH, последовательно выполнив:

bash
sudo vtysh

  • перейти в режим настройки:

configure terminal

  • выполнить настройку маршрутизатора BGP:

router bgp <номер_системы>

где:

<номер_системы> – числовой идентификатор автономной системы (ASN) – группы сетей, использующих BGP и находящихся под единым административным управлением. Часто ASN – это идентификатор сети провайдера;

  • отключить политики протокола для eBGP:

no bgp ebgp-requires-policy

  • добавить информацию о соседнем маршрутизаторе BGP:

neighbor <IP-адрес_соседа> remote-as <номер_системы_соседа>

  • после настройки последовательно выйти из режима конфигурирования config-router:

exit
exit

  • убедиться, что отображена строка приглашения termidesk-connect-dr#;

  • записать изменения:

write

  • убедиться в правильности настройки:

show running-config
Building configuration...

Current configuration:
!
frr version 10.3.1
frr defaults traditional
hostname lb-name
log syslog informational

service integrated-vtysh-config
!
router bgp 10
 no bgp ebgp-requires-policy
 neighbor 192.168.0.2 remote-as 22
exit
!
end

  • из termidesk-connect-dr# перейти в стандартный интерфейс командной строки Linux Shell:

exit

  • перезапустить службу frr:

sudo systemctl restart frr

Статическая запись ARP

Общие сведения о статической записи ARP

Создание статической записи ARP является необязательной и выполняется из интерфейса командной строки Termidesk Connect (см. подраздел Создание статической записи ARP из CLI).

Создание статической записи ARP осуществляется через объект arp (см. подраздел Объект arp).

Создание статической записи ARP из CLI

Для создания записи ARP используются команды:

  • создание статической записи ARP:

set arp static <IP-адрес> mac <MAC-адрес>

  • применение заданных настроек:

commit

  • сохранение настроек:

write

  • просмотр заданных настроек (указывается формат вывода – XML, JSON или TXT):

show configuration xml arp static <IP-адрес> mac <MAC-адрес>

  • просмотр выполненных команд:

show configuration cli arp static <IP-адрес> mac <MAC-адрес>

Объект arp

Доступные команды объекта arp приведены в таблице (см. таблицу Доступные команды объекта arp).

Таблица 23. Доступные команды объекта arp
Команда Описание

set arp static <IP-адрес> mac <MAC-адрес>

Создание статической записи ARP
